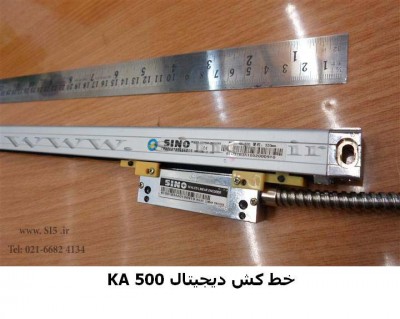

خط کش KA500 شرکت sino چین بهترین تولیدکننده خط کش دیجیتال در کشور چین است. این محصول از نوع درجه
یک می باشد .سریKA500-KA600 - KA200-KA300از محصولات این شرکت است خط کش KA500 سری باریک خط کشهای
SINO است. این خط کش باریک بوده و ابعاد آن طوری است که همه جا کاربرد دارد . حتی از نظر ابعاد میتواند به
جای خط کش HEIDENHEIN-LS403 نصب گردد. این محصول از طول 70میلیمتر تا 620 میلیمتر تولید می گردد.
1-مشخصات فنی
1.1 فاصله هد و خط کش 3 میلیمتر و تلرانس آن 0.5± میلیمتر است و تنها خط کشی است که این فاصله و این
تلرانس را دارد. این فاصله سبب میگردد این خط کش بهراحتی نصب شده و دوام طولانی داشتهباشد.
1.2 رزولیشن : یک میکرون , پنج میکرون , نیم میکرون
1.3دقت : 3 میکرومتر یا 5 میکرومتر یا 10 میکرو متر
1.4 طول اندازه گیری 70میلیمتر تا 620 میلیمتر
1.5 سرعت حرکت :
نوع معمولی : 60 متر بر دقیقه
نوع پرسرعت : 120 متر بر دقیقه
1.6 ولتاژ تغذیه : 5v – 80 m A
1.7 طول کابل استاندارد: 3 متر (طولهای دیگر طبق سفارش)
1.8 دمای کاری صفر تا 45 درجه سانتیگراد
1.9 شکل سوکت: 9 پین نوعD
جدول زیر توضیحات پین ها در نوع EIA-422-A
جدول زیر توضیحات پینها در نوع TTL است.
1.10 شکل موج
1.11 این خط کشها هر 50 میلیمتر یک رفرنس دارد . بههمین جهت بهراحتی جایگزین دیگر خطکشها میگردد . پیش ازاین خط کشها یک رفرنس در ابتدای خط کش یا وسط خط کش داشتند و هنگام جایگزین شدن میبایست به
مشخصات رفرنس نیز توجه کرد . ولی این خط کش در هر 50 میلیمتر یک رفرنس دارد و شما میتوانید درهرجای خط کش رفرنس مورد نظر را داشته باشید .
2-ساختمان خط کش:
یک خط کش شامل یک بدنه و یک هد میباشد
1- بدنه خط کش 2- کابل 3- هد یا سنسور 4- قطعه نگهدارنده هد
آپشن های خط کش KA500
3.1 برای حفاظت بهتر خط کش در مقابل مایعات و ضربه های احتمالی کاور نوع H قابل ارائه است.
قطعات عمومی جهت نصب
قطعات آلومینیومی جهت نصب : این قطعات کار نصب را بسیار تسهیل نموده و سرعت میبخشد . با این قطعات به سادگی میتوان هد را در جای مناسب تنظیم نمود . استفاده از این قطعات در مقایسه با قطعاتی که در کارگاه ساخته میشود
موجب شکیل شدن کارمیگردد
4 . نصب
4.1 ابعاد خط کش
