شرکت SINO چین بهترین تولید‌کننده خط‌ کش دیجیتال در کشور چین است. این محصول از نوع درجه یک می‌باشد .

سری KA200-KA500-KA600-KA300 از محصولات این شرکت است.

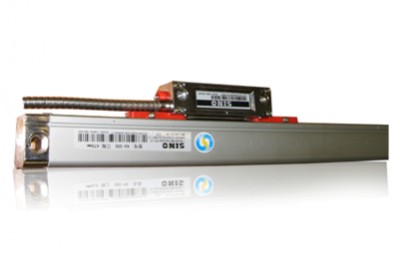

خط‌ کش KA300 یکی از پرکاربرد‌ترین خط‌ کش های این‌ شرکت است. این محصول از طول 70 میلیمتر تا 1020 میلیمتر

تولید می‌گردد. SINO یکی از با‌کیفیت‌ ترین خط‌ کش‌های وارد شده به ایران می‌باشد. این خط‌ کش بر‌روی بسیاری از

ماشین‌آلات تولید‌ شده در داخل و یا خارج کشور نصب است .

1-مشخصات فنی

1.1 فاصله هد و خط‌ کش 3 میلیمتر و تلرانس آن0.5± میلیمتر است و تنها خط‌ کشی است که این فاصله و این تلرانس

را دارد. این فاصله سبب می‌گردد این خط‌ کش به‌راحتی نصب شده و دوام طولانی داشته‌ باشد.

 1.2 رزولیشن: یک میکرون ، پنج میکرون ، نیم میکرون

1.3 دقت: 3 میکرون  5 میکرون و 10 میکرون

1.4 طول اندازه گیری :  70 میلیمتر تا 1020 میلیمتر

1.5 سرعت حرکت :

نوع معمولی : 60 متر بر دقیقه

  نوع پرسرعت : 120 متر بر دقیقه

1.6  ولتاژ تغذیه  : 5v – 80 m A

1.7 طول کابل استاندارد: سه متر (طول‌های دیگرطبق سفارش) طول های 3 و 4 و 5 و 6 متر در حال حاظر موجود

است. برای دست یابی به طول های بلندتر میتوانید از کابل رابط استفاده نمود. کابل رابط با طول های یک تا ده متر

موجود میباشد

1.8 دمای کاری صفر تا 45 درجه سانتیگراد

1.9شکل سوکت: 9 پین نوع D

خط کش با خروجی EIA-422-A

در شکل زیر توضیحات مربوط به پین ها آمده است.

توجه داشته باشید این ترکیب مربوط به خط کش های شش سیگنال است که عموما در cnc کاربرد دارد

جدول زیر توضیحات پین‌ها در نوع TTL است.

  1.10شکل موج

  1.11موقعیت رفرنس‌: این خط‌ کش‌ها هر 50 میلیمتریک رفرنس دارد به‌ همین جهت به‌راحتی جایگزین دیگر خط‌ کش‌ها می‌گردد . پیش از‌این خط‌ کش‌ها یک رفرنس در ابتدای خط‌ کش یا وسط داشتند و هنگام جایگزین شدن می‌بایست

به مشخصات رفرنس نیز توجه کرد . ولی این خط‌ کش در هر 50 میلیمتر یک رفرنس دارد و شما می‌توانید در هر‌جای خط‌ کش رفرنس مورد‌نظر را داشته باشید .

2ساختمان خط‌ کش: یک خط‌ کش شامل یک بدنه و یک هد می‌باشد .

1-بدنه خط‌ کش 2- کابل 3- هد یا سنسور 4- قطعه نگهدارنده هد

3-آپشن‌های خط‌ کش KA300

    3.1 برای این خط‌ کش چند نوع کاور تولید شده‌است که دو نمونه آن در ایران قابل دسترسی است.(نوع C و نوع D) نصب کاور باعث بالا رفتن دوام خط‌ کش می‌گردد. من (مهندس سمنانی) توصیه می‌کنم اگر فضای لازم در اختیار دارید

کاور را چند میلیمتر بالا‌تر از خط‌ کش نصب نمایید تا ضربه‌های احتمالی توسط قطعات و ابزار‌ها به آن منتقل نشود .

 نوع D

این نوع کاور مناسب جایی است که سطح مورد نظر جهت نصب خط‌ کش نا‌صاف است و یا اینکه سطح مورد نظر کوچک‌تر از طول خط‌ کش است . این کاور‌ها شامل یک پلیت صاف است که ابتدا روی سطح ماشین نصب شده و تنظیم می‌گردد

آن‌گاه خط‌ کش روی آن نصب می شود و نهایتا کاور روی آن را می‌گیرد .

 قطعات عمومی جهت نصب

 قطعات عمومی جهت نصب قطعات آلومینیومی جهت نصب : این قطعات کار نصب را بسیار تسهیل نموده و سرعت می‌بخشد . با این قطعات به سادگی می‌توان هد را در جای مناسب تنظیم نمود . استفاده از این قطعات در مقایسه با قطعاتی که

در کارگاه ساخته می‌شود موجب شکیل شدن کار می‌گردد .

4- نصب

 4.1 ابعاد خط‌کش

L0 : طول مفید اندازه گیری خط کشر

L1 : فاصله مرکز به مرکز سوراخ‌های نصب

L2 : طول کلی خط‌کش
