دستگاه واندوگراف برقی

به کمک این وسیله می توان مفاهیم و آزمایش های تخلیه الکتریکی، فرفره الکتریکی، انتقال بار الکتریکی، بررسی توزیع بارهای الکتریکی بر روی سطح رساناهای فلزی، بررسی چگالی سطحی بار الکتریکی، نمایش اشکال مختلف خطوط میدان الکتریکی را انجام داد.

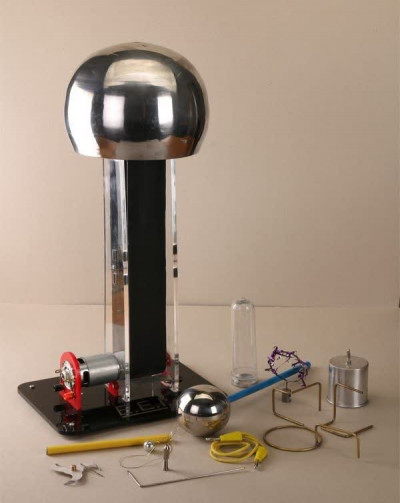

واندوگراف یک مولد الکتروستاتیک است که به منظور ایجاد بار الکتریکی زیاد و ایجاد اختلاف پتانسیل بالا و میدان الکتریکی قوی در فضای اطراف آن به کار می‌رود. اجزاء واندوگراف یک موتور، دو غلتک یکی از جنس پلاستیک و دیگری از جنس فلز، یک تسمۀ لاستیکی، دو شانه(تیغۀ فلزی)، یک گوی فلزی رسانا (آلومینیوم) به نام کلاهک واندوگراف و فیش اتصال به زمین می‌باشد.

موتور الکتریکی غلتک پایینی را به حرکت در می‌آورد که سبب چرخش تسمه و غلتک بالایی می‌شود. بر اثر مالش تسمه با غلتک‌ها بار الکتریکی ایجاد شده و از طریق شانه‌ها و طی فرآیندی که بعد از آن رخ می‌دهد بار الکتریکی به کلاهک واندوگراف انتقال می‌یابد. برحسب جنس غلتک پایینی و بالائی ممکن است بار روی کلاهک مثبت یا منفی شود.

بر اثر تجمع بار زیاد روی کلاهک و ایجاد اختلاف پتانسیل بالا در فضای اطراف آن، میدان الکتریکی قوی پدید می‌آید.

به کمک این مجموعه و متعلقات آن می توان مفاهیم و آزمایش های تخلیه الکتریکی، فرفره الکتریکی، انتقال بار الکتریکی، بررسی توزیع بارهای الکتریکی بر روی سطح رساناهای فلزی، بررسی چگالی سطحی بار الکتریکی، نمایش اشکال مختلف خطوط میدان الکتریکی و ......... را انجام داد و محدوده ولتاژ (12-4 ولت) دارای یک موتور الکتریکی و کلاهک آلومینیومی به قطر 18 سانتی متر می‌باشد.

ایم محصول دارای متعلقات؛ کره تخلیه، استوانه شفاف، استوانه فارادی، بار کی ههای نواری افشان، فرفرۀ الکتریکی و سیم‌های رابط می‌باشد.
