میز تست شیرآلات صنعتی

شرکت پولاد صنعت سیرو با تکیه بر دانش فنی و تجربه بالای متخصصان خود، تحولی بزرگ در ساخت میزتست ایجاد کرده است و با بکارگیری قطعات و المان های باکیفیت از سازندگان اروپایی و آمریکایی دستگاه هایی با کیفیت بالا به مشتریان عرضه کرده است. یکی از الزامات صنایع نفت، گاز و پتروشیمی برای اطمینان از عملکرد شیرهای صنعتی بکارگیری میز تست است. به طورکلی میزهای تست از دو بخش اصلی کلمپینگ و کنترل پنل تشکیل می شوند. با توجه به تنوع بالای شیرآلات و انواع مختلف تست ها برروی هرکدام، نیاز است که هر میز تست با درنظرگرفتن نیاز مشتری طراحی و ساخته شود.
سیستم کلمپینگ هیدرولیکی:

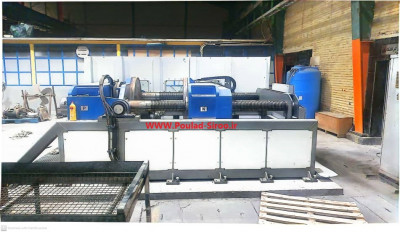

برای تست شیرآلات صنعتی از انواع کلمپ عمودی یکطرفه، عمودی دوطرفه (Vertical Clamping)، افقی دوطرفه (Horizontal Clamping) و چرخشی عمودی و افقی (Tilting Clamping) استفاده می شود.واحد کلمپینگ دارای صفحات آب بند از جنس فولاد و روکش هارد کروم برای جلوگیری از زنگ زدگی و یا جنس S. S. 316 می باشد. این صفحات دارای شیارهایی برای قرارگیری O-Ring برای ولوهای RF از سایز ½ اینچ تا 56 اینچ است و همچنین قابلیت تست شیرهای RTJ، شیرهای رزوه ای (Threaded) و جوشی (Butt weld و Socket weld) را دارند.
کلمپینگ دارای سیستم هیدرولیکی می باشد که با توجه به فشار تست ولوها، در تناژها و فشارهای متفاوت از 10 تن تا 1000 تن ساخته می شود. در کلمپ های عمودی دوطرفه، قسمت بالای کلمپ دارای موتور و گیربکس می باشد که برای بالابردن سرعت کار و دقت در تنظیم و سهولت کار اپراتور است.
کنترل پنل (Control Panel):
برای تزریق سیال به ولوها و انجام تست از پمپ های Air operated استفاده می شود. محرک این پمپ ها هوا بوده و با ورود هر بار فشار هوای ورودی، مقدار مشخصی از سیال را فشار سازی می کند. بسته به نوع سیال و مقدار فشار سازی، مدل های مختلفی از پمپ استفاده می گردد. پمپ های بکار رفته توسط شرکت پولاد صنعت سیرو، از برندهای معتبر و مطرح مانند Haskel آمریکایی و Maximator آلمانی و Shineeast می باشد. برای ایجاد فشار گاز تا 330 بار از Amplifier و تا 1000 بار از Gas booster استفاده می شود.
سیستم انباره گاز:
برای سرعت بخشیدن به عملیات تست از انباره گاز نیز می توان استفاده کرد که در فشارها و لیتراژ های مختلف در مجموعه پولاد صنعت سیرو قابل ساخت و یا به صورت آماده از برندهای معتبر قابل تهیه است.
انباره گاز علاوه بر بالابردن سرعت تست، انجام تست های مربوط به smooth و بدون ضربه را امکان پذیر می کند.
لازم به ذکر است برای بالا بردن دقت در تست با گاز از Regulator های دقیق (مانند Tescom و GO آمریکا) در کنترل پنل استفاده می شود.
به طورکلی کنترل پنل به صورت دستی، نیمه اتوماتیک و اتوماتیک ساخته می شود:
در سیستم دستی تمام مراحل فشار سازی هیدرولیک کلمپ و فشارسازی سیال توسط اپراتور انجام می گیرد ولی در سیستم نیمه اتوماتیک اپراتور هیچ دخالتی در سیستم هیدرولیک نداشته و تمام مراحل کلمپینگ به صورت خودکار و با سیستم Proportional می باشد که باعث می شود نیروی اعمالی به شیر آزمون متناسب با افزایش فشار تست افزایش یابد و از آسیب به شیر جلوگیری کند.
در سیستم اتوماتیک تمامی مراحل فشارسازی سیال و هیدرولیک کلمپ، بعد از دادن اطلاعات تست به صورت خودکار انجام می گیرد.
برای بالابردن ایمنی در کنترل پنل دستی می توانیم از سیستم Safety interlock استفاده کنیم. که تا فشار خط تست صفر نشود اپراتور نمی تواند فشار هیدرولیک را بیندازد. این سیستم باعث جلوگیری از بروز خطرات احتمالی می باشد.
برای جلوگیری از اصطحلاک پمپ فشار بالا، یک پمپ پرکن برای پرکردن ولوهای سایز بزرگ استفاده می شود.
تمامی خطوط فشار بالا، فشار پائین و هیدرولیک دارای گیج هایی در رنج های مختلف می باشد که علاوه بر آن یک Port در خط فشار ایجاد می گردد تا اپراتور گیج دقیق تر و موردنظر خود را روی آن نصب نماید.
بنا به درخواست کارفرما امکان ایجاد حباب شمار و قطره شمار لیزری برای تست Seat Leakage وجود دارد. درصورت نیاز خط خلاء در پنل ایجاد می گردد.
سیستم گزارش گیری:
دستگاه دارای سیستم گزارش گیری کامپیوتری می باشد که این امکان با استفاده از سیستم پردازش اطلاعات و سنسورهای دقیق در خطوط tubing و نرم افزار مخصوص دستگاه ایجاد می شود. اپراتور می تواند تمام اطلاعات را در نرم افزار مشاهده کرده و ذخیره و چاپ نماید. البته درمواردی هم که مشتری نیاز به سیستم گزارش گیری نداشته باشد، امکان ارائه دستگاه به صورت مستقل از سیستم کامپیوتری وجود دارد.
گارد محافظ:
برای ایمنی بیشتر اپراتور و حفاظت از دستگاه، یک گارد محافظ بر روی کنترل پنل و یا به صورت جداگانه با صفحه پلی کربنات ایجاد می گردد.
خدمات پس از فروش:
دستگاه های ساخت شرکت پولاد صنعت سیرو شامل یک سال گارانتی و ده سال خدمات پس از فروش می باشد و مجموعه پولاد صنعت سیرو در تمام مراحل راه اندازی، آموزش و تست در کنار مشتریان خود می باشد.
تمام مدارک مربوط به اصالت اقلام به کار برده شده و دفترچه راهنمای استفاده از دستگاه به همراه دستگاه ارسال می گردد.
