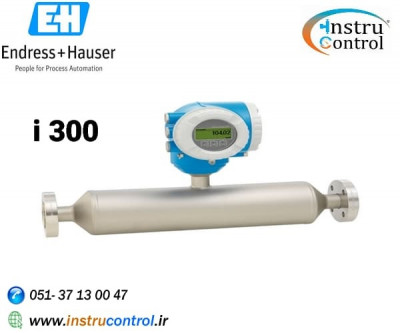

{مس فلومتر کوریولیس مدل Promass I300}

.ویسکوزیته خطی و اندازه گیری جریان را با یک ترانسمیتر جمع و جور و به راحتی قابل دسترسی ترکیب می کند.

• معرفی

طراحی مستقیم یک لوله ای Promass I علاوه بر اندازه گیری جریان جرم ، چگالی و دما ، اندازه گیری ویسکوزیته درون خطی را نیز فراهم می کند. Promass I 300 با

ترانسمیتر جمع و جور خود از نظر عملکرد و یکپارچه سازی سیستم انعطاف پذیری بالایی را ارائه می دهد: دسترسی از یک طرف ، نمایشگر از راه دور و گزینه های اتصال بهبود یافته

فناوری Heartbeat تطابق و ایمنی فرآیند را در همه زمان ها تضمین می کند.

• ویژگی ها

صرفه جویی در انرژی - طراحی کامل سوراخ باعث کاهش فشار حداقل می شود

کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما)

 صرفه جویی در فضا - نیازی به اجرای ورودی / خروجی نیست

دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد وفوندیشن فیلدباس

کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه

تأیید صحت یکپارچه - فناوری Heartbeat

• مشخصات فنی

اصل اندازه گیری

کوریولیس

ویژگی های سنسور

صرفه جویی در انرژی - طراحی کامل سوراخ باعث کاهش فشار حداقل می شود.اندازه گیری چند متغیره (جریان ، چگالی ، دما). صرفه جویی در فضا - نیازی به اجرای ورودی /

خروجی نیست ، فناوری TMB

ویژگی های فرستنده

دسترسی کامل به پردازش و اطلاعات تشخیصی ، تعداد بیشماری ورودی و فیلدباس و قابل ترکیب

کاهش پیچیدگی و تنوع ، قابلیت تنظیم ورودی و خروجی آزادانه

تأیید صحت یکپارچه ، فناوری Heartbeat

محفظه جمع و جور دو محفظه با حداکثر 3 ورودی / خروجی

صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN

دامنه قطر اسمی

DN 8 تا 80 (⅜ تا 3 اینچ)

مواد استفاده شده

لوله اندازه گیری: درجه 9 تیتانیوم

اتصال: درجه 2 تیتانیوم

متغیرهای اندازه گیری شده

جریان جرم ، چگالی، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت ، ویسکوزیت

حداکثر خطای اندازه گیری

جریان جرم (مایع): 0.10 درصد

جریان حجم (مایع): 0.10 درصد

جریان جرم (گاز): 0.50 درصد

چگالی(مایع): 0.0005 ± g / cm³

محدوده اندازه گیری

0 تا 180000کیلوگرم در ساعت (0 تا 6600 پوند در دقیقه)

حداکثر فشار فرآیند

PN 100 ، کلاس 600 ، 63K

دامنه دمای متوسط

-50 تا +150 درجه سانتیگراد (-58 تا +302 درجه فارنهایت)

محدوده دمای محیط

استاندارد : -40 تا +60 درجه سانتیگراد (-40 تا +140 درجه فارنهایت)

سفارشی : -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)

مواد محفظه سنسور

1.4301 / 1.4307 (304L) ، مقاوم در برابر خوردگی

متریال استفاده شده

AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L ؛ فولاد ضد زنگ برای طراحی ترانسمیتر بهداشتی

درجه محافظت

محفظه IP66 / 67 ، نوع 4X

IP69

نمایش / عملکرد

صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)

پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است

نمایشگر از راه دور موجود است

خروجی ها

4-20 میلی آمپر HART (فعال / غیرفعال)

4-20 میلی آمپر (فعال / غیر فعال)

پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)

خروجی رله

ورودی ها

ورودی وضعیت

4-20 میلی آمپر ورودی

ارتباطات دیجیتال

HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA

منبع تغذیه

DC 24 ولت

AC 100 تا 230 ولت

AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)

گواهینامه منطقه خطرناک

ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC

ایمنی محصول

 CE ، C-tick ، ​​EAC

ایمنی عملکردی

ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511

تأییدیه ها و گواهینامه های اندازه گیری

کالیبراسیون انجام شده در کالیبراسیون معتبر (با توجه به ISO / IEC 17025)

فناوری Heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)

تأییدیه های فشار و گواهینامه ها

PED ، CRN

گواهینامه های متریال

3.1 متریال

تأییدیه ها و گواهینامه های بهداشتی

3-A ، EHEDG ، cGMP
