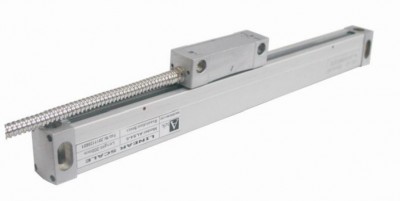

خط کش دیجیتال( انکودر /اینکودر خطی )  ALS4  از نوع نوری یا شیشه ای (  OPTIC  / GLASS )   است . این خط کش با رزولیشن بالا (پنج میکرون و یک میکرون )  تولید می گردد. حرکت هد یا اسکنر خط کش بلبرینگی بوده و توسط پنج بلبرینگ حرکت می نماید. دارای شش خروجی بوده  (\A , A\ , B , B\ , Z , Z ) و می تواند در ماشینهای CNC  به کار گرفته شود . حد اکثر سرعت حرکت آن 60 متر در دقیقه است تکرار پذیر بوده و دقت تکرار پذیری آن 1± پالس است . دمای کارکرد بین منهای  40 درجه تا 55 درجه سانتیگراد می باشد .این خط کش تا طول حداکثر 1000 میلیمتر تولید میگردد. همانطور که میدانید خط کش با طول بلند تر نیاز به پروفیل قوی تری دارد شرکت اتک سنسور ترکیه این خط کش ها را با نام ALS6  (جهت دریافت دیتا شیت ALS6 اینجا کلیک کنید) و تا طول 3000 میلیمتر ارائه می نماید .البته چنانچه مایل باشید خط کش های کوچکتر از 1100 میلیمتر را با پروفیل قوی تری در اختیار داشته باشید می توانید از خط کش ALS5 (جهت دریافت دیتا شیت ALS5 اینجا کلیک کنید) استفاده نمایید. بطور معمول سیگنال رفرنس  خط کش ALS4 هر 50 میلیمتر تکرار می گردد .همچنین امکان ارائه خط کش با یک یا دو سیگنال رفرنس بصورت سفارشی وجود دارد .

این خط کش  تا طول 1000 میلیمتر  در انبار ایران ( اتوماسیون پویا ) موجود و قابل ارائه است. خط کش های بلندتر از 1000 میلیمتر نیاز به پروفیل قوی تری دارد و تا طول 3000 میلیمتر  قابل دستبابی است و با کد  ALS6معرفی شده است .

Technical Specifications

Optical Measuring

Glass Scale

Scanning Unit Guided on Scale 5 Via Ball Bearings

Single or Double Gasket Protection

 High Resolution Up to 1 μm

5 VDC TTL Quadrature or 1 Vpp Sinusoidal

Easy Mounting

Measuring Lengths 50 mm – 1000 mm

 60 m/min Travel Velocity

ALS series Optic Linear Encoder Systems are protected from dust, chips and splash fluids and are ideal for

 operation on machine tools.

Sealed linear encoders are available with full-size scale housings for high resistance to vibration up to 1000 mm measuring length.
