طول اندازه گیری : 300 الی 2750 میلیمتر

ولتاژ کاری : تا 42 ولت

سیگنال خروجی : پتانسیومتری - ولتاژی صفر تا ده ولت - جریانی چهار تا بیست میلی آمپر

حد اکثر سرعت : پانصد میلیمتر در ثانیه

دمای کارکرد : منهای 25 الی 85 درجه سانتیگراد

درجه حفاظت :IP54

جنس سیم : فولادی ضد زنگ با دوام با ضخامت نیم میلیمتر

وزن : کم تر از 400 گرم

توضیحات

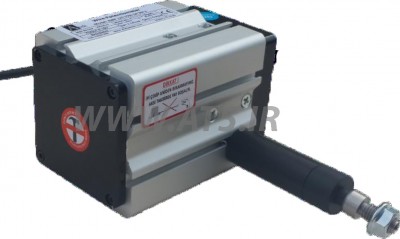

یکی از محصولات پر کاربرد شرکت اتک سنسور می باشد. این محصول ترکیبی از یک روتاری پتانسیومتر دقیق صنعتی و یک قرقره و یک سیم فولادی ضد زنگ محکم است تقریبا شبیه یک متر، وقتی سیم را بیرون می کشیم سیگنال خروجی از وایر پتانسیومترتغییر می کند و نمایشگر مقدار جابجایی را نشان می دهد . حرکت سیم موجب چرخش قرقره و پتانسیومتر (ولوم یا پتاسیومتر) شده و سیگنال خروجی از آن تغییر می یابد همچنین فنر مارپیچی آن جمع شده و تمایل دارد سیم را به حالت اولیه برگرداند ( جمع کند ) .در حقیقت با تبدیل حرکت خطی به دورانی ضمن اندازه گیری طول بیشتر ،فضای کمتری را اشغال می کند با سه خروجی متفاوت اهمی یا پتانسیومتری ( 5 / 10 KΩ )  و یا ولتاژی ( 0-10 V ) و یا جریانی (  4-20 ma ) عرضه می گردد .این سری از وایر پتانسیومتر ها حد اکثر تا طول 2750 میلیمتر عرضه می گردد (300-400 – 500 – 600 – 750 - 800 – 900 – 1000 – 1100 – 1250 – 1400 – 1500 – 1600 – 1750 – 1800 – 2000 – 2500 - 2750 ) .برای دستیابی به طولهای بلدتر مدلهای – AWP210 – AWP220 –AWP310 – AWP810 – AWP820 – AWP904  را انتخاب فرمایید .مدل کوچکتر این وایر انکودر سری AWP110 است که تا طول 1250 میلیمتر عرضه میگردد.شرکت اتکسنسور ترکیه این محصول را تا طول ده متر تولید کرده است . این وایر پتانسیومتر بصورت مطلق یا ابسولوت ( ABSOLUTE  ) کار می نماید و  ولتاز تغذیه آن منعطف بوده و حداکثر 42 ولت است بعبارت دیگر این  قطعه ( AWP120-P ) را براحتی می توان در مدارات 5 ، 12 ، 24 ،42 و یا هر ولتاژ دیگری در این محدوده بکار گرفت .در مورد AWP120-A  و  AWP120-V    ولتاژ تغذیه 24 ولت است . سرعت حرکت سیم یا وایر حداکثر می تواند پنجاه سانت در ثانبه باشد. دارای IP54 بوده و در مقابل شوک و لرزش مقاوم است .

با جثه ای کوچک و طول اندازه گیری بلند کابردهای فراوانی دارد  این کالا در پرس ها – در های اتوماتیک – مخازن –تزریق – انواع دریجه از جمله دریچه سد  و غیره استفاده می شود .و می تواند در محیطی با دمای منهای 25 درجه سانتیگرداد تا 85 درجه سانتیگراد کارنماید سیگنال خروجی از  وایر انکودرها می تواند به کنترلها ، پی ال سی ها  و یا نمایشگر  ALP44 - ALP94- ALP77  متصل گردد و مقدایر نمایش داده و پروسس شود .

این محصول در انبار ایران (اتوماسیون پویا ) موجود و قابل عرضه است .

خروجی وایر پتانسیومتر ها آنالوگ است محصول مشابه وایر پتانسیومتر ها با خروجی موج مربعی یا انکودر ،وایر انکودر ها هستند.سری های , AWE310, AWE110  ,AWE120 , AWE210 , AWE220 ,

خط کش های LTM , LTP , LTC  می تواند مشابه محصول فوق باشد .
