ماژول رگولاتور DC به DC کاهنده
از این کاهنده DC می توان برای شارژ تبلت ، گوشی های اندرویدی و یا هر وسیله دیگری که به منبع تغذیه 5 ولت با جریان تا 3 آمپر نیاز دارد استفاده کرد.
یکی از کاربرد های این ماژول استفاده از آن در ماشین است به این صورت که مثبت باتری ماشین به پدی که بر روی بورد با علامت + مشخص شده وصل می شود
و منفی باتری به پدی که بر روی بورد با علامت – مشخص شده، متصل می شود. سپس می توان از آن برای شارژ همزمان دو دستگاه ( موبایل ، تبلت و .. . ) استفاده کرد.
دقت شود که ماژول در برابر پلاریته معکوس ولتاژ محافظت نشده و در صورتی که ولتاژ مثبت و منفی اشتباه وصل شود، بورد آسیب می بیند.
همچنین ولتاژ ورودی نباید از 26 ولت بیشتر شود، در غیر این صورت ماژول آسیب میبیند
لازم به ذکر است که در هنگام وصل تغذیه و مصرف کننده به ماژول نباید پایه های آی سی و خازن ها و مقاومت ها لمس شود،
زیرا باعث تغییرات ناگهانی ولتاژ خروجی و آسیب دیدن مصرف کننده و ماژول می شود .
برای شارژ گوشی و ساخت شارژر خورشیدی قابل حمل
ماژول شارژ USB (با چراغ کار، استاندارد)
مدل سازگار تلفن : سری اندرویدد، سری آی فون، های Huawei، نوکیا. . .

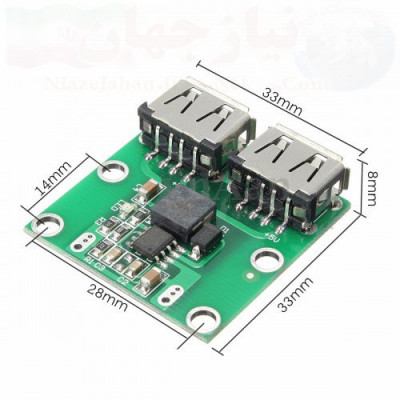

اندازه ماژول رگولاتور DC به DC کاهنده : ۲۸ * ۳۲ * ۸mm و
وزن محصول : ۵٫۵G
محدوده ولتاژ ورودی ماژول رگولاتور DC به DC کاهنده : ۶-۲۶V
ولتاژ خروجی : ۵٫۲V (توجه مدار شارژ، ترمینال خروجی حدود ۵٫۲V، سمت بار است در مورد ۵V)
جریان خروجی : ۳A (بدون فرو رفتن حرارت، ثبات جریان خروجی ۲A است)
تبصره ۱:
مثبت و منفی را نمی توان معکوس کرد، و ولتاژ ورودی نمی توانید از ۲۶V تجاوز کند،
در غیر این صورت باعث آسیب دیدن دستگاه میشود!
تبصره ۲:
هنگام کار با ماژول رگولاتور DC به DC کاهنده مدار و IC را لمس نکنید،
ممکن است صدمه دستگاه اسیب ببیند!
Step-down DC-DC USB charging module
(with working lights, standard gold plated contacts socket)
Compatible Phone Model: Andrews series, iPhone series, Huawei, millet, Nokia. . .
Product size: 28 * 32 * 8mm
Product weight: 5.5g
Input voltage range: 6-26V
Output voltage: 5.2V (loss considering charging circuit,
the output terminal is about 5.2V, the load side is about 5V)
ماژول رگولاتور DC به DC کاهنده
Output Current: 3A (without heat sink, the stability of the output current is 2A)
Note 1:
positive and negative can not be reversed, and the input voltage can
not exceed 26V, otherwise it will cause damage to the device!
Note 2:
When the power of work, can not touch the hand sampling resistor circuit board,
IC foot, may cause damage to the device output voltage mutations!
آموزش ساخت شارژر خورشیدی قابل حمل با پاور بانک و باطری لیتیومی
