فاصله و اتلاف را بین دو نشانه اندازه گیری می کند که می تواند برای اندازه گیری اتلاف طول فیبر در جایی که OTDR ضریب تضعیف فیبر یا اتلاف کانکتور یا جوش را محاسبه خواهد کرد، استفاده شود.

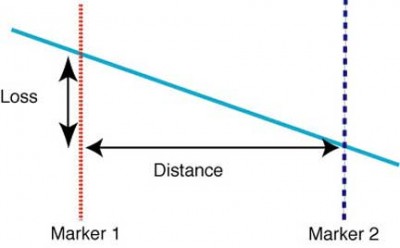

برای اندازه گیری طول و تضعیف فیبر، ما نشانگر را در هر دو انتهای فیبری که می خواهیم اندازه گیری کنیم قرار می دهیم. OTDR اختلاف فاصله بین نشانگرها را محاسبه خواهد کرد و یک فاصله را به دست می آورد که بیانگر اختلاف بین سطح قدرت دو نقطه در جایی که نشانگر ها از ردیاب گذر می کنند و اتلاف را محاسبه می کنند می باشد. همچنین تفاوت دو سطح از قدرت به dB را هم نمایش می دهد. در نهایت ضریب تضعیف فیبر را با تقسیم اتلاف به فاصله و ارائه نتیجه به dB/km (واحد معمول برای تضعیف ) محاسبه می کند.
به منظور دریافت اندازه گیری خوب لازم است یک بخش نسبتا طولانی از فیبر به عنوان مبنا برای اندازه گیری انتخاب شود. فواصل کوتاه به معنی کم بودن اتلاف می باشد و اندازه گیری در صورت طولانی بودن فاصله غیر قطعی خواهد بود و بهتر است دور از event هایی مثل کانکتور و جوش فیوژن قرار گیرد. چنانکه ممکن است زمان استقرار OTDR بعد از این event ها باشد. به ویژه اگر آنها منعکس کننده باشند، باعث می شود طرح توسط دستگاه غیر خطی شود.

تضعیف فیبر توسط روش کمترین مجذور

OTDR فاصله و اتلاف را بین دو نشانه اندازه گیری می کند اما مناسب ترین خط را بین دو نقطه به صورت ریاضی با استفاده از روش " کمترین مجذور" برای کاهش نویز محاسبه می کند. هنگامی که نشانگرها قسمتی از طرح فیبر که دارای نویز است را انتخاب می کنند، کمترین مجذور تضعیف (2-pt LSA ) دستگاه می تواند برای محاسبه اتلاف dB بین نشانگرها استفاده شود. اگر از نزدیک نگاه کنید شما یک خط خاکستری خواهید دید که بهترین طرح را با متوسط تمام نویز نشان می دهد.

برای دیدن ادامه مقاله به لینک زیر مراجعه نمایید:
