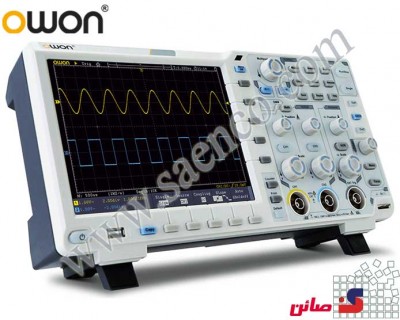

XDS3302

XDS3302A

XDS3202

XDS3202A

XDS3102

XDS3102A

مدل

300MHz

200MHz

100MHz

پهنای باند

3.2GS/s

2GS/s

1GS/s

سرعت نمونه‌برداری

8 bits

12 bits

8 bits

12 bits

8 bits

12 Bits

دقت عمودی(A/D)

40M

طول رکورد

75,000  wfms/s

سرعت تولید شکل موج

1ns/div - 1000s/div,  step by 1 - 2 - 5

2ns/div -1000s/div, step by 1  -2-5

مقیاس افقی(s/div)

≤1.17ns

≤1.7ns

≤3.5ns

زمان پاسخگویی(در ورودی)

2 + 1  (external)

کانال

8" color  LCD, 800 x 600 pixels  (optional 1024x768  pixels IPS display  available)

نمایشگر

1MΩ ± 2%,  in  parallel with 15pF ± 5pF; 50Ω ± 2%

1MΩ ± 2%, in parallel with 15pF ±5pF

امپدانس ورودی

50Hz: 100: 1, 10MHz: 40 : 1

ایزولاسیون کانال

1MΩ ≤ 300Vrms; 50Ω ≤  5Vrms

بیشترین ولتاژ ورودی

±3%

±1%

±3%

±1%

±3%

±1%

دقت بهره DC

average ≥16 : ±(3%  reading + 0.05 div)  for  △V

دقت DC

0.001X  - 1000X, step  by  1- 2 - 5

فاکتور تضعیف پراب

≥5Hz  (at  input, A C coupling,  -3dB)

پاسخ فرکانسی(AC,-3dB)

± 1ppm

دقت سرعت نمونه‌برداری/زمان تقویت

sin(x) /x

تابع درونیابی

Single: ±(1 interval  time + 1ppm x reading + 0.6ns);

Average >16: ±(1 interval  time+1ppm x reading + 0.4ns)

دقت فاصله زمانی(△T)

DC, A C, and GND

انواع ورودی

1mV/div-10V/div (at  input)

حساسیت عمودی

Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, and CAN (optional)

نوع تریگر

I C, SPI, RS232, and CAN (optional)

دیکود گذرگاه

Auto,  Normal,  and  Single

حالت تریگر

±2V ( 1mv/div- 50mv/div), ±20V ( 100mv/div - 1V/div), ±200V (2V/div - 10V/div)

محدوده عمودی

NTSC,  PAL  and  SECAM  standard

فرکانس خط/میدان(ویدئو)

△V,  and △ T  between  cursors

اندازه‌گیری مکان‌نما

Vpp,  Vavg, Vrms,  Freq,  Period,  Week  RMS, Cursor  RMS,  Vmax, Vmin, Vtop, Vbase, Vamp,  Overshoot, Phase,  Preshoot, Rise Time,  Fall Time, +Width,  -Width, +Duty, -Duty,  Duty  Cycle,  Delay AàB , Delay AàB  ,  +Pulse  Count,  -Pulse  Count,  Rise  Edge  Count,  Fall  Edge  Count

اندازه‌گیری اتومات

+,  -, ×,÷, FFT

توابع ریاضی

100 waveforms

ذخیره شکل موج

full  bandwidth

پهنای باند

شکل لیساژر

±3 degrees

اختلاف فاز

USB  host, USB device,  Pass/ Fail,  LAN, and VGA (optional)

واسط ارتباطی

available

شمارنده فرکانس

100 -  240 V AC, 50/60Hz, CAT  II

منبع تغذیه

<15W

توان مصرفی

2A,  T  class,  250V

فیوز

3.7V,  13200 mA

باتری(اختیاری)

340  x  177  x  90  (mm)

ابعاد

2.6  kg

وزن
