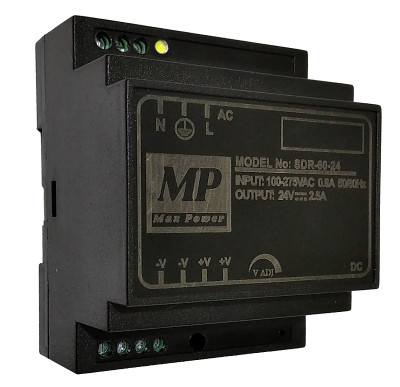

منبع تغذیه سوئیچینگ صنعتی ریلی مکس پاور MAX POWER مدل SDR-60-24 با توان 60 وات و 24 ولت 2.5 آمپر واقعی یکی از محصولات خانواده  زیتون الکترونیک است. منبع تغذیه جدید و هوشمند 24 ولت 2.5 آمپر ضمن رعایت اصول کیفی برای استفاده در تابلوهای برق صنعتی برای راه اندازی اتوماسیون صنعتی نیروگاه‌ها، کارخانه‌ها، کارگاه‌ها، دستگاه‌های سی ان سی (CNC) و … مناسب می‌باشد. منبع تغذیه یکی از تجهیزات مهم در اتوماسیون صنعتی است.

منبع تغذیه سوئیچینگ به عنوان تأمین کننده برق مناسب دستگاه‌های مصرف کننده است. اهمیت منابع تغذیه از آن جهت است که  باید ولتاژ مناسب را به عنوان ورودی دیگر دستگاه‌ها تأمین کند. اگر دستگاه مصرف کننده جز دستگاه‌های حساس در اتوماسیون برق صنعتی باشد مانند پی ال سی (PLC) اچ ام آی (HMI)، سنسور و یا دستگاه‌های مهم دیگری مانند سی ان سی (CNC) اهمیت توجه به کیفیت منبع تغذیه را بیشتر نشان می‌دهد.

شرکت زیتون الکترونیک به عنوان طراح و تولید کننده ایرانی منابع تغذیه سوئیچینگ افتخار دارد که منابع تغذیه سوئیچینگ صنعتی ریلی را با کیفیت عالی و تضمین شده تولید نماید.

تکنولوژی LPC

بکارگیری تکنولوژی قدرتمند LPC (مطابق با آخرین تکنولوژی‌ها روز دنیا) در منابع تغذیه سبب شده مزایایی متعددی از جمله افزایش بازدهی، کاهش مصرف انرژی، کاهش گرما، کاهش استرس قطعات، افزایش عمر دستگاه و … را به دنبال داشته باشد.

منبع تغذیه صنعتی هوشمند

این منبع تغذیه هوشمند از نوع تکفاز مجهز به انواع حفاظت‌های الکتریکی شامل حفاظت اتصال کوتاه، اضافه ولتاژ، اضافه جریان، افت ولتاژ و اضافه دما است. بکارگیری تکنولوژی‌ جدید LPC و تجهیز آن به انواع حفاظت‌ها و فناوری سافت استارت (Soft start) سبب شده است که این سری از منابع تغذیه به عنوان یک منبع تغذیه هوشمند شناخته شود که علاوه بر حفاظت از خود، حفاظت از دیگر تجهیزات متصل به آن را بر عهده دارد تا خیال شما را به طور کامل از بابت همه چیز راحت نماید.

این محصول برای کجا مناسب است؟

• اگر در تابلو برق شما تجهیزات صنعتی گران قیمتی وجود دارد و نگران آسیب دیدن آنها هستید
• اگر تجهیزات صنعتی شما به نوسانات برق حساس هستند
• اگر نگران شوک های الکتریکی هنگام رعد و برق یا راه اندازی موتورهای الکتریکی القایی هستید
• اگر تجهیزات صنعتی تابلو برق شما به نویز حساسیت دارند
• اگر تجهیزات صنعتی اطراف منبع تغذیه به گرما حساس هستند
• اگر محیط اطراف رطوبت بالایی دارد
• اگر محیط ذرات معلق و گرد و غبار زیاد دارد
• اگر بازدهی و مصرف انرژی برای شما اهمیت دارد
• اگر جریان برق ورودی نوسان زیادی دارد و به جریان خروجی ثابت نیاز دارید
• اگر نگران آسیب دیدن دستگاه های خود در اثر اتصال کوتاه هستید
• اگر نیاز به نصب سریع و آسان دارید
• اگر می‌خواهید بر اثر افت کیفیت و کاهش توان منبع تغذیه مجبور به تعویض آن نشوید

منبع تغذیه سوئیچینگ ریلی زیتون الکترونیک مناسب شماست!

منبع تغذیه سوئيچینگ ریلی (صنعتی) یک مبدل ولتاژ است که ولتاژ مناسب تجهیزات اتوماسیون برق صنعتی را تأمین می‌کند.  سنسورها، تایمر، PLC، رله ها و… از جمله تجهیزاتی هستند که برق ورودی خود را از منبع تغذیه تأمین می‌کند.

منبع تغذیه سوئیچینگ ریلی با برند زیتون الکترونیک یکی از منابع موجود در بازار است که توسط متخصصین و مهندسین داخلی به صورت کاملا بومی و علمی با کیفیت عالی طراحی و تولید شده است.

ویژگی‌های منابع تغذیه زیتون الکترونیک

در ادامه به بررسی ویژگی‌های منبع تغذیه سوئیچینگ ریلی زیتون الکترونیک مدل SDR-60-24 می‌پردازیم.

1. طراحی ظاهری

قالب ظاهری

منبع تغذیه ریلی زیتون الکترونیک به صورت اصولی طراحی شده است. قالب از نوع ریلی 35 میلی متری (Din rail) است این امر باعث شده منبع تغذیه بسیار سریع و آسان روی ریل های صنعتی با کدهای TS35/7.5 و TS35/15 نصب گردد. از سوی دیگر برای گرما زدایی بهتر دستگاه راه‌های هوایی مناسبی ایجاد شده که علاوه بر ایجاد ظاهری زیبا، سبب خنک‌تر شدن آن می‌شود.

ترمینال‌های ورودی و خروجی

جهت تأمین برق ورودی منبع تغذیه سوئیچینگ ریلی سه ترمینال استاندارد از نوع آسانسوری KF128 تعبیه شده است. این نوع ترمینال‌ها تا ولتاژ 300 ولت و جریان 16 آمپر را تحمل می‌کند. سیم ارت به ترمینال وسط و سیم فاز و نول به ترمینال‌های دو طرف متصل می‌شود. تعبیه ترمینال ارت برای مسایل ایمنی و حفاظتی است. البته منبع تغذیه بدون ارت هم کار می‌کند.

وجود چهار ترمینال خروجی (دو خروجی مثبت و دو خروجی منفی) در منبع تغذیه ریلی سبب شده که برقکار صنعتی بتواند به راحتی برای دستگاه‌های مختلف از یک منبع تغذیه استفاده کند و نیازی به انشعاب گرفتن از آن نباشد.

مورد دیگری که در طراحی ظاهری منبع تغذیه ریلی زیتون الکترونیک مد نظر قرار گرفته محل قرارگیری ترمینال‌های ورودی/خروجی است. ترمینال‌های ورودی در بالا و ترمینال‌های خروجی در پایین منبع تغذیه ریلی قرار گرفته است. این نوع طراحی چندین مزیت ایجاد کرده است:

• جلوگیری از اشتباه برقکار در اتصال سیم‌های ورودی و خروجی
• جلوگیری از اتصال کوتاه سیم‌های ورودی و خروجی به دلیل فاصله آنها از یکدیگر
• جلوگیری از ایجاد نویز در سیم‌های خروجی که متصل به دیگر دستگاه‌هاست
• ایجاد ظاهر زیباتر و شکیل‌تر در تابلو به دلیل مخفی شدن سیم‌ها

بدنه

جنس بدنه، پلاستیکی و از نوع ABS است. ویژگی این نوع بدنه عایق بودن در برابر برق گرفتگی و شوک الکتریکی است که ایمنی خوبی را فراهم می‌آورد.

از سوی دیگر طراحی و ساخت بگونه‌ای بوده که در محیط‌های دارای لرزش و ارتعاش استحکام و مقاومت مناسبی از خود نشان دهد.

توان

محدوده ولتاژ ورودی منبع تغذیه ریلی زیتون الکترونیک از 100 تا 275 ولت است که حداکثر 0.8 آمپر جریان می‌شد. ولتاژ خروجی منبع تغذیه 24 ولت و حداکثر جریان خروجی 2.7 آمپر است. به عبارتی هرچند که توان اسمی آن 24 وات درج شده ولی به راحتی تا 60 وات پاسخگوست. این یعنی توان واقعی منبع تغذیه زیتون الکترونیک 200 میلی آمپر بالاتر از توان اسمی آن است!

2. طراحی داخلی (فنی)

وقتی به بررسی ويژگی‌های فنی منبع تغذیه ریلی زیتون الکترونیک می‌رسیم اولین نکته که می‌توان به اشاره نمود مدهای حفاظتی منبع تغذیه است. مدهای حفاظتی شامل این موارد می‌شود:

• حفاظت اضافه جریان یا اضافه بار (Overload Protection or Over Current): منبع تغذیه ریلی چون مجهز به مد حفاظتی اضافه جریان یا اضافه بار هست مانع از افزایش جریان خروجی از یک حد معین می‌شود. در این حالت جریان ثابت است. همچنین وقتی که منبع تغذیه با اضافه جریان یا اضافه بار در ورودی مواجه شود در مد حفاظتی اضافه جریان مانع از افزایش جریان ورودی به دستگاه می‌شود.
• حفاظت اضافه ولتاژ (Over Voltage Protection): منبع تغذیه ولتاژ خروجی را در حد معین ثابت نگه می‌دارد و اگر ولتاژ خروجی از آن مقدار فراتر رفت دستگاه به طور خودکار خاموش می‌شود.
• حفاظت پشتیبان اضافه ولتاژ خروجی: اگر به هر دلیلی اضافه ولتاژ خروجی کنترل نشد مدار محافظ پشتیبان وارد عمل می شود. بنابراین با داشتن این دو مد حفاظتی اطمینان خواهیم داشت که ولتاژ مناسبی برای سایر دستگاه‌های اتوماسیون صنعتی تأمین خواهیم نمود.
• حفاظت اتصال کوتاه (Short Circuit Protection): در صورت اتصال کوتاه سیم‌های خروجی، منبع تغذیه به طور خودکار خاموش و پس از رفع مشکل به طور خودکار مجددا روشن می‌شود اتصال کوتاه سیم‌های ورودی مساله‌ای برای دستگاه به وجود نمی‌آورد.
• حفاظت طلایی شوک الکتریکی: منبع تغذیه ریلی زیتون الکترونیک با دارا بودن حفاظت شوک الکتریکی باعث شده هم در مد مشترک (مثلا هنگام رعد و برق که هم روی نول و هم روی فاز جریانی ناگهانی بزرگی ایجاد می‌کند) و هم در مد دیفرانسیل (مثلا هنگام راه انداری موتورهای الکتریکی القایی که جهش ناگهانی ولتاژ را شاهد هستیم) از منبع تغذیه به خوبی محافظت نماید.
• حفاظت دو فاز شدن برق ورودی: از دیگر ویژگی‌های مهم این سری از محصولات، حفاظت در برابر دوفاز شدن برق ورودی است که سبب شده در مواردی که به هر علتی برق ورودی دو فاز می‌شود (سیم نول، فاز دار می‌شود) از خود محافظت نماید.

تکنولوژی سافت استارت

مجهز بودن به سافت استارت (soft start) یکی دیگر از مزیت‌های منابع تغذیه سویئچینگ زیتون الکترونیک است. سافت استارت یا همان شروع نرم سبب می‌شود وقتی ولتاژ ورودی به حد مجاز خود رسید ولتاژ خروجی را تثبیت کرده و وصل نماید. در صورتی که این ویژگی در منبع تغذیه نباشد سبب آسیب‌های جدی به منبع تغذیه و دیگر تجهیزات متصل به آن می‌شود. این ویژگی در تجهیزاتی که نسبت به ولتاژ ورودی خود  حساس هستند اهمیت دوچندانی پیدا می‌کند.

همچنین نوعی دیگر از سافت استارت در خروجی وجود دارد که سبب می‌شود جریان خروجی منبع تغذیه به تدریج افزایش یافته تا از جریان فراجهش جلوگیری کند. این خصوصیت باعث می‌گردد عمر منبع تغذیه و تجهیزات متصل به آن کاهش نیابد. این نوع از سافت استارت نیز در منابع تغذیه زیتون الکترونیک وجود دارد.

بازدهی، ریپل و نویز

طراحی داخلی منبع تغذیه به گونه‌ای بوده است که بازدهی بیش از 90 درصد را به ارمغان آورده است که در مقایسه با دیگر منابع تغذیه موجود مقدار قابل توجهی است. این باعث شده که وقتی منبع تغذیه در حالت بدون بار روشن است مصرف بسیار ناچیزی داشته باشد. از سوی دیگر ریپل و نویز منبع تغذیه بسیار کم و کمتر از 0.1 ولت می باشد. اما تعبیه ارت در مدار سبب تخلیه بار از طریق ترمینال تعبیه شده اضافی شده و سبب حفاظت انسان در شوک الکتریکی می‌گردد.

حفاظت‌های محیطی

وقتی محیطی که منبع تغذیه قرار است در آنجا استفاده شود آلودگی‌های خاصی داشته باشد اینجاست که پای حفاظت‌های دیگری از منبع تغذیه ریلی زیتون الکترونیک به میان می‌آید. اگر منطقه جغرافیایی (مانند شهرهای ساحلی)‌ یا محیط اطراف تابلو برق (مانند کارخانه‌های رنگرزی) دارای رطوبت زیادی باشند لازم است که منبع تغذیه در برابر این رطوبت اضافی مقاوم باشد.

از سوی دیگر اگر محیط اطراف دارای ذرات معلق گرد و غبار و ریزگردها باشد مانند شهرهای کویری یا کارخانه‌های ریسندگی، لزوم مقاومت در برابر این آلودگی هم به چشم می‌آید.

دما و گرما

اما مهمتر از این موارد، آلودگی دمایی است؛ در شهرهای گرمسیری دمای محیط بالاست، در تابلوهای برق تجهیزات صنعتی تولید کننده گرما هستند، در کارخانه با دستگاه‌های گرما زای زیادی مواجه هستیم مانند کوره ها و … همه این موارد سبب گرم شدن محیط اطراف منبع تغذیه می‌شود. منبع تغذیه زیتون الکترونیکی برای مقابله با نوسانات دمایی محیط بگونه‌ای طراحی شده است که بازه دمایی بین 20- تا 80+ درجه سانتی گراد را تحمل کند.

منبع تغذیه‌ای که داغ نمی‌کند!

منبع تغذیه بگونه ای طراحی شده که نیاز به دستگاه خنک سازی جداگانه نداشته باشد چرا که اولا منبع تغذیه ریلی گرمای آن خیلی کم باشد و حداکثر دمای آن در بدترین حالت به 60 درجه سانتی گراد می‌رسد. تعبیه راه‌های هوایی بر روی بدنه برای تبادل گرما، به خنک سازی بیشتر آن کمک کرده است. همچنین استفاده از هیت سینک (Heat sink) داخلی کارا، سیستم خنک سازی منبع تغذیه را تکمیل‌تر نموده است.

برد (Board)

جنس برد این محصول تمام فایبرگلاس (Fiberglass board) که از بهترین و با کیفیت ترین نوع بردهای موجود است می‌باشد. فایبر گلاس کامپوزیتی از الیاف شیشه با مواد پلیمری است که از پشم شیشه به عنوان ماده ی تقویت کننده و از مواد پلیمری به عنوان مواد زمینه استفاده می‌شود. این فیبر تحمل حرارت زیاد را دارد و از نظر استحکام نیز مقاوم‌تر از نوع‌های دیگر است. به علت قدرت تحمل حرارت و استحکام این نوع فیبر، از آن در دستگاه‌هاى گران‌قیمت استفاده می‌شود.

از دیگر ویژگی‌های برد محصول، طراحی چندلایه (Multi Layer) آن است که به صورت متالایز شده می‌باشد.

طراحی کاملا علمی و بومی در کنار استفاده از قطعات با کیفیت و دوام بالا در تولید منبع تغذیه ریلی زیتون الکترونیک (ZE) سبب شده که توان آن در طول زمان کاهش نیابد  و عمر طولانی داشته باشند.

مطالعه بیشتر: 10 مشخصه مهم در منابع تغذیه سوئیچینگ

3. خدمات

اهمیت و حساسیت منبع تغذیه به حدی است که مصرف کننده باید از کیفیت آن مطمئن باشد. در همین راستا زیتون الکترونیک منابع تغذیه خود را 24 ماه بدون قید و شرط ضمانت می‌کند. 24 ماه ضمانت بی قید و شرط منبع تغذیه زیتون الکترونیک یعنی اینکه:

• تضمین می‌شود دستگاه در این مدت بدون ایراد کار کند.
• تضمین می‌شود کیفیت دستگاه بدون افت باقی بماند.
• تضمین می‌شود در برابر اتفاقات احتمالی محافظت‌های لازم را داشته باشد.

خدمات زیتون الکترونیک فقط به ضمانت محصول ختم نمی‌شود. با دنبال کردن ما در شبکه‌های اجتماعی (تلگرام، سروش، ایتا، اینستاگرام) از آخرین اخبار، جدیدترین محصولات، مطالب آموزشی و خدمات ويژه ما بهره‌مند شوید:

• راهنمایی‌ها و پاسخ به سوالات
• دریافت مطالب آموزشی در  ایمیل/شبکه اجتماعی
• رهگیری خدمات گارانتی
• رهگیری سفارشات
• اطلاع از جشنواره‌ها و تخفیفات ويژه
• دریافت اخبار و تازه‌های صنعت

کاربرد منبع تغذیه زیتون الکترونیک

منبع تغذیه زیتون الکترونیک کاربردهای فراوانی دارد. از جمله می‌توان به موارد زیر اشاره کرد:

• منبع تغذیه اتوماسیون و برق صنعتی
• منبع تغذیه تابلو برق
• منبع تغذیه استپ موتورها
• منبع تغذیه صنایع بسته بندی
• منبع تغذیه صنایع غذایی
• منبع تغذیه صنایع پزشکی
• منبع تغذیه انواع ماشین‌سازی
• منبع تغذیه داروسازی
• منبع تغذیه صنایع شیمیایی
• منبع تغذیه صنایع نفت و گاز
• منبع تغذیه پتروشیمی‌ها
• منبع تغذیه تزریق پلاستیک
• منبع تغذیه خطوط تولید کارخانجات
• منبع تغذیه وسایل نقلیه الکتریکی
• منبع تغذیه جوشکاری
• منبع تغذیه هواپیما
• منبع تغذیه دستگاه CNC
• منبع تغذیه نوار نقاله‌ها
• منبع تغذیه خطوط مونتاژ
• منبع تغذیه بارکدخوان
• منبع تغذیه دوربین‌ها
• منبع تغذیه موتورها
• منبع تغذیه پمپ‌ها
• منبع تغذیه تهویه

و به طور کلی در اکثر صنایع که جریان برق با آمپر و ولتاژهای گوناگون در آن مورد نیاز است.
