بررسی تخصصی و خرید منبع تغذیه جدید 24 ولت ریلی 2023

منبع تغذیه سوئیچینگ صنعتی ریلی مدل R2425 با توان 60 وات و 24 ولت 2.5 آمپر واقعی یکی از محصولات خانواده SPS-R24 زیتون الکترونیک است. منبع تغذیه جدید و هوشمند 24 ولت 2.5 آمپر ضمن رعایت اصول کیفی برای استفاده در تابلوهای برق صنعتی برای راه اندازی اتوماسیون صنعتی نیروگاه‌ها، کارخانه‌ها، کارگاه‌ها، دستگاه‌های سی ان سی (CNC) و … مناسب می‌باشد. منبع تغذیه یکی از تجهیزات مهم در اتوماسیون صنعتی است.

منبع تغذیه سوئیچینگ به عنوان تأمین کننده برق مناسب دستگاه‌های مصرف کننده است. اهمیت منابع تغذیه از آن جهت است که  باید ولتاژ مناسب را به عنوان ورودی دیگر دستگاه‌ها تأمین کند. اگر دستگاه مصرف کننده جز دستگاه‌های حساس در اتوماسیون برق صنعتی باشد مانند پی ال سی (PLC) اچ ام آی (HMI)، سنسور و یا دستگاه‌های مهم دیگری مانند سی ان سی (CNC) اهمیت توجه به کیفیت منبع تغذیه را بیشتر نشان می‌دهد.

شرکت زیتون الکترونیک به عنوان طراح و تولید کننده ایرانی منابع تغذیه سوئیچینگ افتخار دارد که منابع تغذیه سوئیچینگ صنعتی ریلی را با کیفیت عالی و تضمین شده تولید نماید.

تکنولوژی LPC

بکارگیری تکنولوژی قدرتمند LPC (مطابق با آخرین تکنولوژی‌ها روز دنیا) در منابع تغذیه سبب شده مزایایی متعددی از جمله افزایش بازدهی، کاهش مصرف انرژی، کاهش گرما، کاهش استرس قطعات، افزایش عمر دستگاه و … را به دنبال داشته باشد.

منبع تغذیه صنعتی هوشمند

این منبع تغذیه هوشمند از نوع تکفاز مجهز به انواع حفاظت‌های الکتریکی شامل حفاظت اتصال کوتاه، اضافه ولتاژ، اضافه جریان، افت ولتاژ و اضافه دما است. بکارگیری تکنولوژی‌ جدید LPC و تجهیز آن به انواع حفاظت‌ها و فناوری سافت استارت (Soft start) سبب شده است که این سری از منابع تغذیه به عنوان یک منبع تغذیه هوشمند شناخته شود که علاوه بر حفاظت از خود، حفاظت از دیگر تجهیزات متصل به آن را بر عهده دارد تا خیال شما را به طور کامل از بابت همه چیز راحت نماید

ویژگی‌های منابع تغذیه زیتون الکترونیک

در ادامه به بررسی ویژگی‌های منبع تغذیه سوئیچینگ ریلی زیتون الکترونیک مدل SPS-R2425 می‌پردازیم.

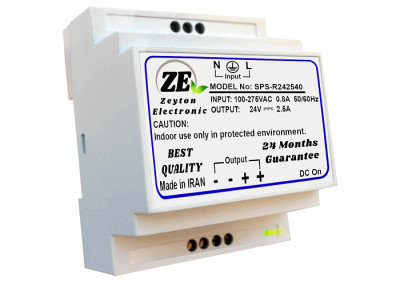

1. طراحی ظاهری

قالب ظاهری

منبع تغذیه ریلی زیتون الکترونیک به صورت اصولی طراحی شده است. قالب از نوع ریلی 35 میلی متری (Din rail) است این امر باعث شده منبع تغذیه بسیار سریع و آسان روی ریل های صنعتی با کدهای TS35/7.5 و TS35/15 نصب گردد. از سوی دیگر برای گرما زدایی بهتر دستگاه راه‌های هوایی مناسبی ایجاد شده که علاوه بر ایجاد ظاهری زیبا، سبب خنک‌تر شدن آن می‌شود.

ترمینال‌های ورودی و خروجی

جهت تأمین برق ورودی منبع تغذیه سوئیچینگ ریلی سه ترمینال استاندارد از نوع آسانسوری KF128 تعبیه شده است. این نوع ترمینال‌ها تا ولتاژ 300 ولت و جریان 16 آمپر را تحمل می‌کند. سیم ارت به ترمینال وسط و سیم فاز و نول به ترمینال‌های دو طرف متصل می‌شود. تعبیه ترمینال ارت برای مسایل ایمنی و حفاظتی است. البته منبع تغذیه بدون ارت هم کار می‌کند.

وجود چهار ترمینال خروجی (دو خروجی مثبت و دو خروجی منفی) در منبع تغذیه ریلی سبب شده که برقکار صنعتی بتواند به راحتی برای دستگاه‌های مختلف از یک منبع تغذیه استفاده کند و نیازی به انشعاب گرفتن از آن نباشد.

مورد دیگری که در طراحی ظاهری منبع تغذیه ریلی زیتون الکترونیک مد نظر قرار گرفته محل قرارگیری ترمینال‌های ورودی/خروجی است. ترمینال‌های ورودی در بالا و ترمینال‌های خروجی در پایین منبع تغذیه ریلی قرار گرفته است. این نوع طراحی چندین مزیت ایجاد کرده است:

• جلوگیری از اشتباه برقکار در اتصال سیم‌های ورودی و خروجی
• جلوگیری از اتصال کوتاه سیم‌های ورودی و خروجی به دلیل فاصله آنها از یکدیگر
• جلوگیری از ایجاد نویز در سیم‌های خروجی که متصل به دیگر دستگاه‌هاست
• ایجاد ظاهر زیباتر و شکیل‌تر در تابلو به دلیل مخفی شدن سیم‌ها

بدنه

جنس بدنه، پلاستیکی و از نوع ABS است. ویژگی این نوع بدنه عایق بودن در برابر برق گرفتگی و شوک الکتریکی است که ایمنی خوبی را فراهم می‌آورد.

از سوی دیگر طراحی و ساخت بگونه‌ای بوده که در محیط‌های دارای لرزش و ارتعاش استحکام و مقاومت مناسبی از خود نشان دهد.

توان

محدوده ولتاژ ورودی منبع تغذیه ریلی زیتون الکترونیک از 100 تا 275 ولت است که حداکثر 0.8 آمپر جریان می‌شد. ولتاژ خروجی منبع تغذیه 24 ولت و حداکثر جریان خروجی 2.7 آمپر است. به عبارتی هرچند که توان اسمی آن 24 وات درج شده ولی به راحتی تا 60 وات پاسخگوست. این یعنی توان واقعی منبع تغذیه زیتون الکترونیک 200 میلی آمپر بالاتر از توان اسمی آن است!

2. طراحی داخلی (فنی)

وقتی به بررسی ويژگی‌های فنی منبع تغذیه ریلی زیتون الکترونیک می‌رسیم اولین نکته که می‌توان به اشاره نمود مدهای حفاظتی منبع تغذیه است. مدهای حفاظتی شامل این موارد می‌شود:

• حفاظت اضافه جریان یا اضافه بار (Overload Protection or Over Current): منبع تغذیه ریلی چون مجهز به مد حفاظتی اضافه جریان یا اضافه بار هست مانع از افزایش جریان خروجی از یک حد معین می‌شود. در این حالت جریان ثابت است. همچنین وقتی که منبع تغذیه با اضافه جریان یا اضافه بار در ورودی مواجه شود در مد حفاظتی اضافه جریان مانع از افزایش جریان ورودی به دستگاه می‌شود.
• حفاظت اضافه ولتاژ (Over Voltage Protection): منبع تغذیه ولتاژ خروجی را در حد معین ثابت نگه می‌دارد و اگر ولتاژ خروجی از آن مقدار فراتر رفت دستگاه به طور خودکار خاموش می‌شود.
• حفاظت پشتیبان اضافه ولتاژ خروجی: اگر به هر دلیلی اضافه ولتاژ خروجی کنترل نشد مدار محافظ پشتیبان وارد عمل می شود. بنابراین با داشتن این دو مد حفاظتی اطمینان خواهیم داشت که ولتاژ مناسبی برای سایر دستگاه‌های اتوماسیون صنعتی تأمین خواهیم نمود.
• حفاظت اتصال کوتاه (Short Circuit Protection): در صورت اتصال کوتاه سیم‌های خروجی، منبع تغذیه به طور خودکار خاموش و پس از رفع مشکل به طور خودکار مجددا روشن می‌شود اتصال کوتاه سیم‌های ورودی مساله‌ای برای دستگاه به وجود نمی‌آورد.
• حفاظت طلایی شوک الکتریکی: منبع تغذیه ریلی زیتون الکترونیک با دارا بودن حفاظت شوک الکتریکی باعث شده هم در مد مشترک (مثلا هنگام رعد و برق که هم روی نول و هم روی فاز جریانی ناگهانی بزرگی ایجاد می‌کند) و هم در مد دیفرانسیل (مثلا هنگام راه انداری موتورهای الکتریکی القایی که جهش ناگهانی ولتاژ را شاهد هستیم) از منبع تغذیه به خوبی محافظت نماید.
• حفاظت دو فاز شدن برق ورودی: از دیگر ویژگی‌های مهم این سری از محصولات، حفاظت در برابر دوفاز شدن برق ورودی است که سبب شده در مواردی که به هر علتی برق ورودی دو فاز می‌شود (سیم نول، فاز دار می‌شود) از خود محافظت نماید.
