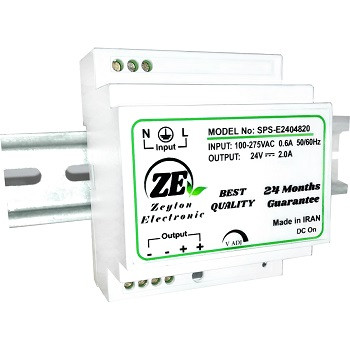

منبع تغذیه  24 ولت 2 آمپر اقتصادی ریلی 2022 مدل SPS-E24048

منبع تغذیه سوئیچینگ صنعتی ریلی مدل E24048 با توان 48 وات و 24 ولت 2.0 آمپر خروجی واقعی یکی از محصولات سری اقتصادی (Eco) SPS-E24 زیتون الکترونیک است. منبع تغذیه جدید و هوشمند 24 ولت 2.0 آمپر ضمن رعایت اصول کیفی برای استفاده در تابلوهای برق صنعتی برای راه‌اندازی اتوماسیون صنعتی نیروگاه‌ها، کارخانه‌ها، کارگاه‌ها، دستگاه‌های سی ان سی (CNC) و … مناسب می‌باشد. منبع تغذیه یکی از تجهیزات مهم در اتوماسیون صنعتی است.

منبع تغذیه سوئیچینگ به عنوان تأمین کننده برق مناسب دستگاه‌های مصرف کننده است. اهمیت منابع تغذیه از آن جهت است که  باید ولتاژ مناسب را به عنوان ورودی دیگر دستگاه‌ها تأمین کند. اگر دستگاه مصرف کننده جز دستگاه‌های حساس در اتوماسیون برق صنعتی باشد مانند پی ال سی (PLC) اچ ام آی (HMI)، سنسور و یا دستگاه‌های مهم دیگری مانند سی ان سی (CNC) اهمیت توجه به کیفیت منبع تغذیه را بیشتر نشان می‌دهد.

شرکت زیتون الکترونیک به عنوان طراح و تولید کننده ایرانی منابع تغذیه سوئیچینگ افتخار دارد که منابع تغذیه سوئیچینگ صنعتی ریلی را با کیفیت عالی و تضمین شده تولید نماید.

منبع تغذیه 24 ولت 2 آمپر صنعتی هوشمند

این منبع تغذیه هوشمند از نوع تکفاز مجهز به انواع حفاظت‌های الکتریکی شامل حفاظت اتصال کوتاه، اضافه ولتاژ، اضافه جریان، افت ولتاژ و اضافه دما است. مجهز شدن منبع تغذیه به انواع حفاظت‌ها و فناوری سافت استارت (Soft start) سبب شده است که این سری از منابع تغذیه به عنوان یک منبع تغذیه هوشمند شناخته شود که علاوه بر حفاظت از خود، حفاظت از دیگر تجهیزات متصل به آن را بر عهده دارد تا خیال شما را به طور کامل از بابت همه چیز راحت نماید.

این محصول برای کجا مناسب است؟

• اگر در تابلو برق شما تجهیزات صنعتی گران قیمتی وجود دارد و نگران آسیب دیدن آنها هستید
• اگر تجهیزات صنعتی شما به نوسانات برق حساس هستند
• اگر نگران شوک های الکتریکی هنگام رعد و برق یا راه اندازی موتورهای الکتریکی القایی هستید
• اگر تجهیزات صنعتی تابلو برق شما به نویز حساسیت دارند
• اگر تجهیزات صنعتی اطراف منبع تغذیه به گرما حساس هستند
• اگر محیط اطراف رطوبت بالایی دارد
• اگر محیط ذرات معلق و گرد و غبار زیاد دارد
• اگر بازدهی و مصرف انرژی برای شما اهمیت دارد
• اگر جریان برق ورودی نوسان زیادی دارد و به جریان خروجی ثابت نیاز دارید
• اگر نگران آسیب دیدن دستگاه های خود در اثر اتصال کوتاه هستید
• اگر نیاز به نصب سریع و آسان دارید
• اگر می‌خواهید بر اثر افت کیفیت و کاهش توان منبع تغذیه مجبور به تعویض آن نشوید

منبع تغذیه سوئیچینگ ریلی زیتون الکترونیک مناسب شماست!

منبع تغذیه سوئيچینگ ریلی (صنعتی) یک مبدل ولتاژ است که ولتاژ مناسب تجهیزات اتوماسیون برق صنعتی را تأمین می‌کند.  سنسورها، تایمر، PLC، رله ها و… از جمله تجهیزاتی هستند که برق ورودی خود را از منبع تغذیه تأمین می‌کند.

منبع تغذیه سوئیچینگ ریلی با برند زیتون الکترونیک یکی از منابع موجود در بازار است که توسط متخصصین و مهندسین داخلی به صورت کاملا بومی و علمی با کیفیت عالی طراحی و تولید شده است.

ویژگی‌های منبع تغذیه 24 ولت 2.0 آمپر- سری اقتصادی

در ادامه به بررسی ویژگی‌های منبع تغذیه سوئیچینگ ریلی زیتون الکترونیک مدل SPS-E24048 از سری اقتصادی منابع تغذیه می‌پردازیم.

1. طراحی ظاهری

قالب ظاهری

منبع تغذیه ریلی زیتون الکترونیک به صورت اصولی طراحی شده است. قالب از نوع ریلی 35 میلی متری (Din rail) است این امر باعث شده منبع تغذیه بسیار سریع و آسان روی ریل های صنعتی با کدهای TS35/7.5 و TS35/15 نصب گردد. از سوی دیگر برای گرما زدایی بهتر دستگاه راه‌های هوایی مناسبی ایجاد شده که علاوه بر ایجاد ظاهری زیبا، سبب خنک‌تر شدن آن می‌شود.

ترمینال‌های ورودی و خروجی

جهت تأمین برق ورودی منبع تغذیه سوئیچینگ ریلی سه ترمینال استاندارد تعبیه شده است. سیم ارت به ترمینال وسط و سیم فاز و نول به ترمینال‌های دو طرف متصل می‌شود. تعبیه ترمینال ارت برای مسایل ایمنی و حفاظتی است. البته منبع تغذیه بدون ارت هم کار می‌کند.

وجود چهار ترمینال خروجی (دو خروجی مثبت و دو خروجی منفی) در منبع تغذیه ریلی سبب شده که برقکار صنعتی بتواند به راحتی برای دستگاه‌های مختلف از یک منبع تغذیه استفاده کند و نیازی به انشعاب گرفتن از آن نباشد.

مورد دیگری که در طراحی ظاهری منبع تغذیه ریلی زیتون الکترونیک مد نظر قرار گرفته محل قرارگیری ترمینال‌های ورودی/خروجی است. ترمینال‌های ورودی در بالا و ترمینال‌های خروجی در پایین منبع تغذیه ریلی قرار گرفته است. این نوع طراحی چندین مزیت ایجاد کرده است:

• جلوگیری از اشتباه برقکار در اتصال سیم‌های ورودی و خروجی
• جلوگیری از اتصال کوتاه سیم‌های ورودی و خروجی به دلیل فاصله آنها از یکدیگر
• جلوگیری از ایجاد نویز در سیم‌های خروجی که متصل به دیگر دستگاه‌هاست
• ایجاد ظاهر زیباتر و شکیل‌تر در تابلو به دلیل مخفی شدن سیم‌ها

بدنه

جنس بدنه، پلاستیکی و از نوع ABS است. ویژگی این نوع بدنه عایق بودن در برابر برق گرفتگی و شوک الکتریکی است که ایمنی خوبی را فراهم می‌آورد.

از سوی دیگر طراحی و ساخت بگونه‌ای بوده که در محیط‌های دارای لرزش و ارتعاش استحکام و مقاومت مناسبی از خود نشان دهد.

توان

محدوده ولتاژ ورودی منبع تغذیه ریلی زیتون الکترونیک از 100 تا 275 ولت است که حداکثر 0.6 آمپر جریان می‌شد. ولتاژ خروجی منبع تغذیه 24 ولت و حداکثر جریان خروجی 2.0 آمپر است. به عبارتی هرچند که توان اسمی آن 24 وات درج شده ولی به راحتی تا 48 وات واقعی پاسخگوست.

پتانسیومتر (ولوم تغییر ولتاژ)

مجهز شده سری اقتصادی منبع تغذیه به پتانسیومتر(Potentiometer) این امکان را فراهم نموده تا میزان ولتاژ خروجی را به اندازه ٪15± قابل تغییر باشد. در مواردی که مسیر سیم کشی طولانی باشد معمولا ولتاژ خروجی که به مصرف کننده می‌رسد دچارافت شده که به وسیله پتانسیومتر قابل جبران است. این ولوم با یک پیچ گوشتی کوچک قابل تنظیم و کالیبره کردن است. محدوده ولتاژ خروجی  28 – 20 VDC  خواهد بود که حتی برای دستگاه‌هایی که با ولتاژ نزدیک 24 ولت کار می کنند قابل استفاده باشد.

2. طراحی داخلی (فنی)

وقتی به بررسی ويژگی‌های فنی منبع تغذیه ریلی زیتون الکترونیک می‌رسیم اولین نکته که می‌توان به اشاره نمود مدهای حفاظتی منبع تغذیه است. مدهای حفاظتی شامل این موارد می‌شود:

• حفاظت اضافه جریان یا اضافه بار (Overload Protection or Over Current): منبع تغذیه ریلی چون مجهز به مد حفاظتی اضافه جریان یا اضافه بار هست مانع از افزایش جریان خروجی از یک حد معین می‌شود. در این حالت جریان ثابت است. همچنین وقتی که منبع تغذیه با اضافه جریان یا اضافه بار در ورودی مواجه شود در مد حفاظتی اضافه جریان مانع از افزایش جریان ورودی به دستگاه می‌شود.
• حفاظت اضافه ولتاژ (Over Voltage Protection): منبع تغذیه ولتاژ خروجی را در حد معین ثابت نگه می‌دارد و اگر ولتاژ خروجی از آن مقدار فراتر رفت دستگاه به طور خودکار خاموش می‌شود.
• حفاظت پشتیبان اضافه ولتاژ خروجی: اگر به هر دلیلی اضافه ولتاژ خروجی کنترل نشد مدار محافظ پشتیبان وارد عمل می شود. بنابراین با داشتن این دو مد حفاظتی اطمینان خواهیم داشت که ولتاژ مناسبی برای سایر دستگاه‌های اتوماسیون صنعتی تأمین خواهیم نمود.
• حفاظت اتصال کوتاه (Short Circuit Protection): در صورت اتصال کوتاه سیم‌های خروجی، منبع تغذیه به طور خودکار خاموش و پس از رفع مشکل به طور خودکار مجددا روشن می‌شود اتصال کوتاه سیم‌های ورودی مساله‌ای برای دستگاه به وجود نمی‌آورد.
• حفاظت طلایی شوک الکتریکی: منبع تغذیه ریلی زیتون الکترونیک با دارا بودن حفاظت شوک الکتریکی باعث شده هم در مد مشترک (مثلا هنگام رعد و برق که هم روی نول و هم روی فاز جریانی ناگهانی بزرگی ایجاد می‌کند) و هم در مد دیفرانسیل (مثلا هنگام راه انداری موتورهای الکتریکی القایی که جهش ناگهانی ولتاژ را شاهد هستیم) از منبع تغذیه به خوبی محافظت نماید.

تکنولوژی سافت استارت

مجهز بودن به سافت استارت (soft start) یکی دیگر از مزیت‌های منابع تغذیه سویئچینگ زیتون الکترونیک است. سافت استارت یا همان شروع نرم سبب می‌شود وقتی ولتاژ ورودی به حد مجاز خود رسید ولتاژ خروجی را تثبیت کرده و وصل نماید. در صورتی که این ویژگی در منبع تغذیه نباشد سبب آسیب‌های جدی به منبع تغذیه و دیگر تجهیزات متصل به آن می‌شود. این ویژگی در تجهیزاتی که نسبت به ولتاژ ورودی خود  حساس هستند اهمیت دوچندانی پیدا می‌کند.

همچنین نوعی دیگر از سافت استارت در خروجی وجود دارد که سبب می‌شود جریان خروجی منبع تغذیه به تدریج افزایش یافته تا از جریان فراجهش جلوگیری کند. این خصوصیت باعث می‌گردد عمر منبع تغذیه و تجهیزات متصل به آن کاهش نیابد. این نوع از سافت استارت نیز در منابع تغذیه زیتون الکترونیک وجود دارد.
