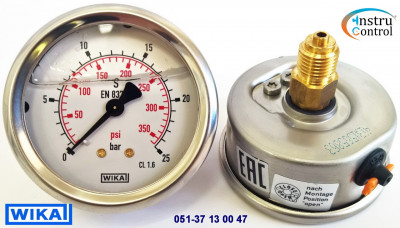

گیج فشار ویکا

• برنامه های کاربردی

در نظر گرفته شده برای شرایط نامطلوب  لرزش وجود دارد (با پر کردن روغن).

هیدرولیک و کمپرسور

مناسب برای محیطهای گازی یا مایع که مانعی در سیستم فشار ندارند.

ویژگی های محصول

مقاوم در برابر لرزش و ضربه (با پر کردن مایع)

مورد فولاد ضد زنگ

محدوده فشار تا (1000 bar)

• مشخصات فنی

طرح
ASME B40.100 و EN 837-1

اندازه ها
2 "، 2½" و 4 "(50 ، 63 و 100 میلی متر)

کلاس دقت
2 "و 2½": 2/1/2 ± از طول (ASME B40.100 درجه A)
4 اینچ: 1 ± از دهانه (ASME B40.100 درجه 1A)

دامنه ها
خلاac / ترکیبی تا  (16 بار)
فشار از   (1 bar) تا   (1000 bar)
فشار از (1 bar) تا  psi (700 bar) - اندازه 2 "یا سایر واحدهای معادل فشار یا خلاuum

فشار کاری
2 & 2 ": ثابت: ¾ مقدار در مقیاس کامل
نوسان: 2/3 مقدار در مقیاس کامل
زمان کوتاه: مقدار در مقیاس کامل

4 ”: ثابت: مقدار در مقیاس کامل
نوسان: 0.9 value مقدار در مقیاس کامل
زمان کوتاه: 1.3 برابر مقدار مقیاس کامل

دمای کار
محیط: -40 ° F تا + 140 ° F (-40 ° C تا + 60 ° C) - خشک است
-4 درجه فارنهایت تا + 140 درجه فارنهایت (-20 درجه سانتیگراد تا + 60 درجه سانتیگراد) - گلیسیرین پر شده است
-40 درجه فارنهایت تا + 140 درجه فارنهایت (-40 درجه سانتیگراد تا + 60 درجه سانتیگراد) - سیلیکون پر شده است
متوسط: حداکثر 140 درجه فارنهایت (+ 60 درجه سانتیگراد)

خطای دما
خطای اضافی در هنگام تغییر دما از دمای مرجع 68 درجه فارنهایت (20 درجه سانتیگراد) 4 0.4 of دامنه برای هر 18 درجه فارنهایت (10 درجه سانتیگراد) افزایش یا افت.

حفاظت
 (NEMA 4X / IP 66)

اتصال فشار
ماده: آلیاژ مس
پایه پایین (LM) یا پایه عقب (CBM) -
پایه پایین (LM) یا پایه عقب LBM - 4 "

لوله بوردون
2 اینچ (50 میلی متر) ≤ 870 psi (60 بار): آلیاژ مس به شکل C
2 اینچ (50 میلی متر)> 870 psi (60 بار): آلیاژ مس مارپیچ
2½ ”(63 میلی متر) ≤ 870 psi (60 بار): آلیاژ مس به شکل C
2½ ”(63 mm)> 870 psi (60 bar): آلیاژ مس مارپیچ
2½ ”(63 میلی متر)> 6000 psi (400 بار): فولاد ضد زنگ مارپیچ
4 اینچ (100 میلی متر) ≤ 1000 psi (70 بار): آلیاژ مس به شکل C
4 "(100 mm)> 1000 psi (70 bar): فولاد ضد زنگ مارپیچ

جنبش
آلیاژ مس

شماره گیری
ABS سفید (2 "و 2") و آلومینیوم سفید (4 ")

اشاره گر
آلومینیوم سیاه

مورد
304 فولاد ضد زنگ با پلاگین هواکش و حلقه چین دار فولاد ضد زنگ مناسب برای پر کردن مایعات.

اتصال مورد مهر و موم شده با حلقه O ، (مواد O حلقه بستگی به پر کردن مورد):

2½ ”: حلقه O EPDM برای پر کردن مورد گلیسیرین ؛
حلقه O ویتون برای پر کردن سیلیکون
4 ”: حلقه O EPDM برای پر کردن مورد گلیسیرین یا سیلیکون ؛
حلقه O ویتون برای پر کردن هالوکربن یا Fluorolube
پنجره
پلی کربنات با واشر Buna-N

پر کردن پرونده
گلیسیرین 99.7٪ - نوع 213.53
