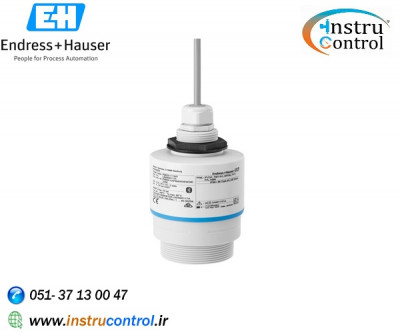

کنترل سطح راداری مدل FMR20

• معرفی

Micropilot FMR20 اندازه گیری مداوم سطح و جریان بدون تماس (راداری) را ارائه می دهد و یک کاربرد مناسب برای صنعت آب و فاضلاب و تاسیسات در

تمام صنایع است. راه اندازی از طریق HART یا بی سیم از طریق برنامه با استفاده از بلوتوث یا نمایشگر ریموت امکان پذیر است. منحنی های سیگنال را می توان از طریق

برنامه در هر تلفن هوشمند / رایانه فعال شده توسط بلوتوث (iOS ، Android) نشان داد. با طراحی جمع و جور ، به لطف تراشه منحصر به فرد ، این دستگاه برای

کاربردهای فضای محدود ایده آل است.

• ویژگی ها

رادار بدون تماس از طریق HART یا بصورت بی سیم از طریق بلوتوث یا با نمایشگر از راه دور

جمع و جورترین رادارها به دلیل طراحی منحصر به فرد تراشه رادار که در برنامه های فضای محدود کاملاً مناسب است

بهترین کنترلر سطح نسبت قیمت به عملکرد

کاربرد مناسب برای آب و فاضلاب و تاسیسات در کلیه صنایع (IP66 ، 68 / NEMA4x ، 6P)

بدنه PVDF کامل برای مقاومت در برابر شرایط فضای باز ، سیم کشی ساخته شده و الکترونیک آن، ورود آب را از بین می برد و در شرایط سخت محیطی اجازه کار می

دهد

تنظیم آسان با سه پارامتر اصلی برای اکثر برنامه ها مناسب است

دسترسی از راه دور بی سیم ساده ، و ایمن از طریق بلوتوث - حتی در مناطق خطرناک یا مکان هایی که دسترسی به آنها دشوار است

• کاربرد ها

رادار برای اندازه گیری سطح مداوم و اندازه گیری جریان (با کانال های باز یا موج دار ، از طریق جدول خطی سازی) در مایعات. برای استفاده در مخازن ذخیره سازی ، حوضچه های باز

، ایستگاه های پمپ / بالابر یا مدیریت فاضلاب.

اتصالات فرایند: رشته ها ، نسخه های فلنج

دمای فرآیند: -40 تا + 80 درجه سانتیگراد (-40 تا + 176 درجه فارنهایت)

فشار فرآیند: -1 تا + 3bar (-14.5 تا + 43psi)

حداکثر محدوده اندازه گیری: 20 متر (66 فوت)

دقت: 2 میلی متر (0.08 ")

فرکانس اندازه گیری: 26 گیگاهرتز

گواهینامه های بین المللی حفاظت از انفجار

• مشخصات فنی

اصل اندازه گیری

رادار سطح

مشخصه / کاربرد

آب و فاضلاب (به عنوان مثال حوضه ها / کانال ها / رودخانه ها / سدها / ایستگاه های بالابر / حوضه های طوفان آب / کنترل پمپ)

برنامه های کمکی در کلیه صنایع

مخازن ذخیره سازی

تأمین / ارتباطات

2 سیم (HART ، 4… 20 میلی آمپر ، Modbus) ،

فناوری و برنامه بی سیم Bluetooth®

فرکانس

26 گیگاهرتز

دقت

+/- 2 میلی متر

دمای فرآیند

-40… + 80 C (-40… + 176 درجه فارنهایت)

فشار فرآیند مطلق / حداکثر. حد فشار بیش از حد

-1… 3 بار (-14،5 43 psi)

PVDF ، PBT

اتصالات فرایند

G1 "، NPT1" ؛ G1 1/2 "، NPT1 1/2" ، G2 "، NPT2"

فلنج: UNI DN80 D .DN150 (3 "… 6")

حداکثر فاصله اندازه گیری

DN40: پانزده متر (49.2 فوت)

DN80: بیست متر (65.6 فوت)

ارتباطات

4 تا 20 میلی آمپر HART

مدباس

فناوری بی سیم Bluetooth®

گواهینامه ها / مصوبات

ATEX ، CSA C / US ، IEC Ex ، NEPSI ، EAC ، JPN Ex ، INMETRO

آپشن ها

عملیات از راه دور از طریق برنامه SmartBlue با استفاده از بلوتوث

نشانگر HART از راه دور RIA15 به ترتیب ساختار ،

لوله محافظت از سیل ،

امکانات مختلف نصب
