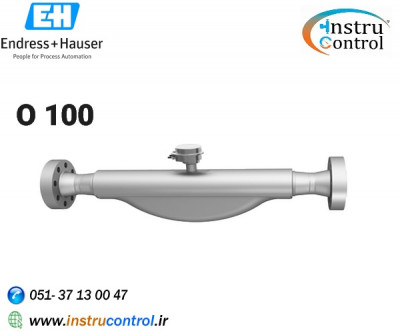

مس فلومتر کوریولیس مدل Promass O 100

جریان سنج فشار قوی و با یک ترانسمیتر فوق العاده جمع و جور

• معرفی

Promass O برای دقت بالای مایعات و گازها در بالاترین فشار فرآیند در صنعت نفت و گاز طراحی شده است. سنسور برای شرایط دریایی کاملاً مناسب و مقاوم در برابر ترک

خوردگی است. Promass O 100 با فرستنده فوق العاده جمع و جور خود در کوچکترین رد پا عملکرد کاملی را ارائه می دهد و بنابراین یکپارچه سازی سیستم یکپارچه را

امکان پذیر می کند. فناوری heartbeat ایمنی فرآیند را همیشه تضمین می کند.

• در یک نگاه

حداکثر خطای اندازه گیری

جریان جرم (مایع): ± 0.1% (استاندارد) ، 0.05٪ (سفارشی)

جریان حجم (مایع): ± 0.1%

جریان جرم (گاز):  0.35%

چگالی(مایع): 0.0005 ± g / cm³

محدوده اندازه گیری

0 تا 800000 کیلوگرم در ساعت (0 تا 29400 پوند در دقیقه)

دامنه دمای متوسط

-40 تا +205 درجه سانتی گراد (-40 تا +401 درجه فارنهایت)

حداکثر فشار فرآیند

PN 250 ، کلاس 1500

متریال استفاده شده

لوله اندازه گیری: دوبلکس 25Cr (سوپر دوبلکس) ، 1.4410 (UNS S32750)

اتصال: 25Cr دوبلکس (Super Duplex) ، 1.4410 (F53)

• ویژگی ها

حداکثر ایمنی - بالاترین مقاومت در برابر ترک خوردگی در برابر تنش

فرآیند نقطه اندازه گیری کمتر - اندازه گیری چند متغیره (جریان، چگالی، دما)

نیازهای اجرا بدون ورودی / خروجی - صرفه جویی در فضا نصب و راه اندازی

صرفه جویی در فضا فرستنده - قابلیت های کامل در کوچکترین نشانه

وب سرور یکپارچه - صرفه جویی در زمان عملیات محلی بدون نرم افزار اضافی و سخت افزار

تأیید صحت یکپارچه - فناوری heartbeat

• کاربرد ها

اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی

برای دقت برتر در بالاترین فشار فرآیند ، کاملاً مناسب برای شرایط دریایی

خواص دستگاه

لوله اندازه گیری در 25Cr دوبلکس ، 1.4410 (UNS S32750)

فشار فرآیند تا PN 250 (کلاس 1500)

قطر اسمی: DN 80 تا 150 (3 تا 6 ")

مقاوم، فوق العاده فشرده ترانسمیتر

محافظت در برابر نفوذ بالا: IP69Kم

صفحه نمایش های محلی در دسترس

• مشخصات فنی

اصل اندازه گیری

کوریولیس

دامنه قطر اسمی

DN 80 تا 150 (3 تا 6 )

متریال استفاده شده

لوله اندازه گیری: دوبلکس 25Cr (سوپر دوبلکس) ، 1.4410 (UNS S32750)

اتصال: 25Cr دوبلکس (Super Duplex) ، 1.4410 (F53)

متغیرهای اندازه گیری شده

جریان جرم ، چگالی، دما ، جریان حجم ، جریان حجم اصلاح شده (جداول API) ، تراکم مرجع ، غلظت

حداکثر خطای اندازه گیری

جریان جرم (مایع): ± 0.1 (استاندارد) ، 0.05٪ (سفارشی)

جریان حجم (مایع): ± 0.1

جریان جرم (گاز): ± 0.35٪

چگالی(مایع): 0.0005 ± g / cm³

محدوده اندازه گیری

0 تا 800000 کیلوگرم در ساعت (0 تا29400 پوند در دقیقه)

حداکثر فشار فرآیند

PN 250 ، کلاس 1500

دامنه دمای متوسط

-40 تا +205 درجه سانتی گراد (–40 تا +401 درجه فارنهایت)

محدوده دمای محیط

استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)

سفارشی: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)

مواد محفظه سنسور

1.4404 (316L) ، بالاترین مقاومت در برابر خوردگی

متریال ترانسمیتر

جمع و جور: AlSi10Mg ، پوشش داده شده

جمع و جور / فوق العاده جمع و جور: 1.4404 (316 لیتر)

درجه محافظت

استاندارد: محفظه IP66 / 67 ، نوع 4X

گزینه: IP69

نمایش / عملکرد

صفحه نمایش 4 خطی با نور پس زمینه موجود است.

پیکربندی از طریق مرورگر وب و ابزارهای عملیاتی امکان پذیر است

خروجی ها

4‐20 میلی آمپر HART (فعال)

پالس / فرکانس / خروجی سوئیچ (غیرفعال)

ورودی ها

هیچ یک

ارتباطات دیجیتال

HART ، Modbus RS485 ، EtherNet / IP ، PROFIBUS DP ، PROFINET

منبع تغذیه

DC 20 تا 30 ولت

مصوبات منطقه خطرناک

ATEX ، IECEx ، cCSAus ، INMETRO ، NEPSI ، EAC

ایمنی محصول

مارک CE ، C-Tick ، ​​EAC

تأییدیه ها و گواهینامه های اندازه گیری

کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025) ،

فناوری heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)

تأییدیه ها و گواهینامه های دریایی

تأیید LR ، تأیید DNV GL ، تأیید ABS ، تأیید BV

تأییدیه های فشار و گواهینامه ها

ED ، CRN ، AD 2000

گواهینامه های متریال

3.1 متریال

NACE MR0175 / MR0103 ، PMI ؛ تست جوشکاری به EN ISO ، ASME ، NORSOK
