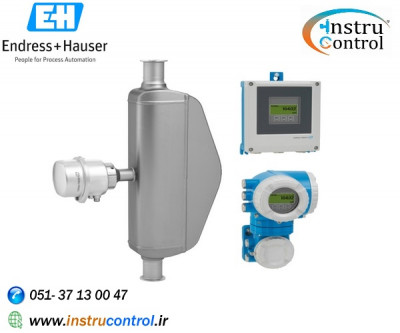

مس فلومتر کوریولیس مدل promass S 500

• معرفی

فلومتر کوریولیس برند اندرس هاوزر سری Promass S در طراحی بهداشتی پیشتاز است و  کاربرد آن در صنایع غذایی و آشامیدنی است سیستم تک لوله ای با قابلیت تخلیه خود

اندازه گیری دقیق مایعات را تضمین می کند. با فرستنده از راه دور نوآورانه Promass S 500 ، انعطاف پذیری نصب و بهره برداری را به حداکثر می رساند ایمنی در محیطهای

سختگیرانه. فناوری heartbeat ایمنی فرآیند را همیشه تضمین می کند.

• مشخصات در یک نگاه

حداکثر خطای اندازه گیری

جریان جرم (مایع):  0.10%

جریان حجم (مایع):  0.10%

جریان جرم (گاز):  0.50%

چگالی(مایع): 0.0005 ± g / cm³

محدوده اندازه گیری

0 تا 70000 کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)

دامنه دمای متوسط

-50 تا +150 درجه سانتیگراد (-58 تا +302 درجه فارنهایت)

حداکثر فشار فرآیند

PN 40 ، کلاس 150 ، 20K

مواد خیس شده

لوله اندازه گیری: 1.4435 (316 لیتر)

اتصال: 1.4435 (316L) ؛ 1.4404 (316 / 316L)

• ویژگی ها

افزایش ایمنی فرآیند - طراحی لوله به راحتی تمیز و کاملاً قابل تخلیه است

فرآیند نقطه اندازه گیری کمتر - اندازه گیری چند متغیره (جریان، چگالی، دما)

نیازهای اجرا بدون ورودی/ خروجی - صرفه جویی در فضا نصب و راه اندازی

کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه

تأیید صحت یکپارچه - فناوری heartbeat

• کاربرد ها

اصل اندازه گیری به طور مستقل عمل ویژگیهای سیال های فیزیکی مانند ویسکوزیته یا چگالی

اختصاص داده شده به برنامه هایی که در شرایط بهداشتی به تمیزکاری مطلوب نیاز دارند.

خواص دستگاه

طیف وسیعی از اتصالات فرآیند بهداشتی

3-A و EHEDG مطابقت دارند

بازیابی سریع از CIP / SIP

نسخه از راه دور با حداکثر 4 ورودی / خروجی ؛ محفظه اتصال سنسور بهداشتی با IP69

صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN

کابل استاندارد بین سنسور و فرستنده

• مشخصات فنی

اصل اندازه گیری

کوریولیس

دامنه قطر اسمی

DN 8 تا 50 (⅜ تا 2 )

متریال استفاده شده

لوله اندازه گیری: 1.4435 (316L )

اتصال: 1.4435 (316L) ؛ 1.4404 (316 / 316L)

متغیرهای اندازه گیری شده

جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت

حداکثر خطای اندازه گیری

جریان جرم (مایع):  0.10%

جریان حجم (مایع):  0.10%

جریان جرم (گاز):  0.50%

چگالی(مایع): 0.0005 ± g / cm³

محدوده اندازه گیری

0 تا 70 000 کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)

حداکثر فشار فرآیند

PN 40 ، کلاس 150 ، 20K

دامنه دمای متوسط

–50 تا +150 درجه سانتیگراد (–58 تا +302 درجه فارنهایت)

محدوده دمای محیط

استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)

سفارشی: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)

مواد محفظه سنسور

1.4301 (304) ، مقاوم در برابر خوردگی

محفظه اتصال سنسور (استاندارد): AlSi10Mg ، روکش دار

محفظه اتصال سنسور (گزینه): 1.4301 (304)؛ 1.4404 (316L)

متریال ترانسمیتر

AlSi10Mg ، پوشش داده شده ؛ پلی کربنات

درجه محافظت

نسخه از راه دور سنسور (استاندارد): IP66 / 67 ، محفظه نوع 4X

نسخه از راه دور سنسور (سفارشی): IP69. نسخه از راه دور فرستنده: IP66 / 67 ، محفظه نوع 4X

نمایش / عملکرد

صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)

پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است

خروجی ها

4 خروجی:

4-20 میلی آمپر HART (فعال / غیرفعال)

4-20 میلی آمپر بی سیم

4-20 میلی آمپر (فعال / غیر فعال)

پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)

خروجی دو پالس (فعال / غیرفعال)

خروجی رله

ورودی ها

ورودی وضعیت

ورودی 4-20 میلی آمپر

ارتباطات دیجیتال

HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA

منبع تغذیه

DC 24 ولت

AC 100 تا 230 ولت

AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)

تاییدیه منطقه خطرناک

ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC

ایمنی محصول

علامت گذاری CE ، C-tick ، ​​EAC

ایمنی عملکردی

ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511

تأییدیه ها و گواهینامه های اندازه گیری

کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)

فناوری heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)

تأییدیه های فشار و گواهینامه ها

PED ، CRN

گواهینامه های متریال

3.1 متریال

تأییدیه ها و گواهینامه های بهداشتی

3-A ، EHEDG ، cGMP
