 خط کش مخصوص برک پرس

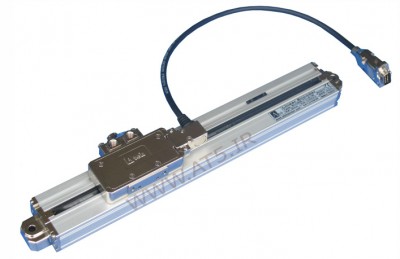

 خط کش خود تنظیمMLC420 مخصوص ماشین برک پرس ، خم ، گیوتین است و یه عبارت دیگر در هر ماشینی که در آن ممکن است امتداد محور ماشین با محور خط کش هم راستا نباشد بکار گرفته می شود . این خط کش طرح هایدن هاین است و هد این خط کش در درون یک محفظه جداگانه ریل بندی شده و توسط چهار بلبرینگ در مسیر مستقیم حرکت نموده و به وسیله یک اهرم قرقری انعطاف پذیر به محرک خود متصل میگردد دارای درجه حفاظتی IP67 ( مقاوم در مقابل آب و گردو غبار) بوده واز آنجایی که آب و گرد و غبار کار کرد این خط کش ها را مختل نمی کند . یکی از با دوام ترین خط کش هایی است که تا به حالا ارائه شده است .این خط کش با رزولیشن بالا تا یک میکرون تولید می گردد از نوع contactless (کنتاکت لس یا بدون اتصال فیزیکی بین هد و نوار مغناطیسی ) و بسیار با دوام است دارای شش خروجی بوده و می تواند در سی ان سی ها نیز به کار گرفته شود . این خط کش ها از نوع HPL هم ارائه شده است که مولتی ولت بوده و با سیستمهای 5 ولت تا 30 ولت کار می کند . به همین جهت به راحتی با PLCها و یا کنترلر ها نیز هماهنگ می گردد.

این خط کش با رزولیشنهای   1μm, 5μm, 10μm, 25μm, 50μm, 62.5μm, 80μm, 100μm   ارائه شده و سرعت حرکت خط کش حداکثر 180 متر در دقیقه است.کابل این خط کش ها می تواند تا پنجاه متر افزایش یابد .

این خط کش تکرار پذیر بوده و دقت تکرار پذیری آن   1± پالس است یکی از مزایای ویژه این خط کش دمای کار کرد آن است که بین منهای 25 درجه تا 85 درجه سانتیگراد می باشد همچنین دارای بدنه مقاوم آلومینیومی است.

این خط کش ساخت شرکت اتک سنسور ترکیه است تا طول چهار متر در انبار ایران (اتوماسیون پویا ) موجود و قابل ارائه است. شرکت آتک سنسور خط کش مشابه دیگری با کد MLC410  و  LTS تولید کرده است که مشابه این خط کش  است .

در این خط کش جای رفرنس مارک (HOME) قابل انتخاب است همچنین مجرای خروجی کابل و یا بازوی حرکت دهنده می تواند با توجه به شکل ماشین  جابجا شود .

خط کش های برک پرس و خم معمولا دارای چپ و راست هستند همچنانچه ملاحظه می فرمایید این خط کش هم بصورت چپ وهم بصورت راست قابل استفاده است.این خط کش جهت ماشین آلات با سرعت بالا ولرزش بالا توصیه شده است

برای دریافت پی دی اف مشخصات محصول اینجا کلیک کنید

برای دریافت منوال محصول اینجا کلیک کنید.

• RS422 Differential Quadrature Output
•  Portable Reference Point
• Socket System Sensor
•  Smooth Slide
•  Contactless System
•  Protection Class IP67
• Large Mounting Tolerances
•  Usable For Left or Right in Same Scale
•  Compatible with Delem, Cybelec and ESA Controllers
