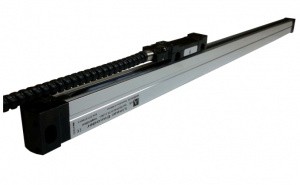

خط کش دیجیتال MLC320

جهت دریافت مشخصات قطعه بصورت پی دی اف اینجا کلیک کنید.

خط کش دیجیتال (یا انکودر خطی ) MLC320بهترین خط کش دیجیتال از نوع مغناطیسی است که تا به حال در ایران عرضه شده است . این خط کش که ذاتا" مغناطیسی است دارای IP67 است ( مقاوم در برابر آب و گرد و غبار ) از آنجایی که آب و گرد و غبارکار کرد این خط کش ها را مختل نمی کند . یکی از با دوام ترین خط کش هایی است که تا به حال ارائه شده است .این خط کش با رزولیشن بالا حتی یک میکرون نیز تولید می گردد.مقاوم در برابر شوک و لرزش بوده و از نوع contactless (بدون اتصال فیزیکی بین خط کش و هد) و بسیار با دوام است . دارای شش خروجی بوده و می تواند در cnc ها به کار گرفته شود . این خط کش ها از نوع HPL هم ارایه شده است که مولتی ولت بوده و با سیستمهای 5 ولت تا 30 ولت کار می کند . به همین جهت به راحتی با PLC ها هماهنگ می گردد . کابل این خط کش می تواند تا پنجاه متر افزایش یابد و حد اکثر سرعت حرکت آن 180 متر در دقیقه است تکرار پذیر بوده و دقت تکرار پذیری آن 1± پالس است . یکی از مزایای ویژه این خط کش دمای کارکرد آن است که بین منهای 25 درجه تا 85 درجه سانتیگراد می باشد.

دارای بدنه آلو مینیومی بوده و حرکت هد در خط کش بلبرینگی است. این خط کش با رزولیشنهای 1μm, 5μm, 10μm, 25μm, 50μm, 62.5μm, 80μm, 100μm ارائه می گردد .همچنین کابل این خط کش ها می تواند تا پنجاه متر افزایش یابد.

از موارد کار برد این خط کش

- تراش- فرز- درل – بورینگ - سنگ و ....

- ماشین آلات برش فلزات

- ماشین آلات جوش

- ماشین آلات خم کاری

- ماشین الات سنگ بری

- ماشین آلات برش پروفیل پلاستیکی

- ماشین آلات شیشه و غیره

این خط کش ساخت شرکت اتک سنسور ترکیه است تا طول 1200 میلیمتر در انبار ایران موجود و قابل ارائه است. خط کش های بلندتر از 1200 میلیمتر نیاز به پروفیل قوی تری دارد و تا طول بیست متر قابل دستبابی است و با کد MLC310معرفی شده است .

Technical specifications	Technical Specifications
Standard: 1 , 5 μm ,10 μm, 25 μm , 62.5 μm (or on request )	Resolution
Push-Pull or TTL RS422 Line Driver	Output Type
A, /A, B, /B, Z, /Z	Output Signals
Maximum 40 mA per Channel ))	Input Current
PPL:10..30 VDC or TTL:5 VDC	Power Supply
SENSOR : NICKEL PLATED ALUMINUM SCALE PROFILE: ANODIZED ALUMINUM	Housing Material
Cable max. 50m	Electrical Connection
5 mm, 2 mm, 1mm	Magnetic Tape Pole Length
3 m/s	Travel Velocity
± 1 Increment	Repeatability
-25 to +85°	Operating Temperature
IP67	Protection Class

.The encoder forms a compact unit. The scanning unit is guided within the housing along scale

.Long life linear motion guide system. The scale, scanning unit and guide are protected against contamination by an aluminum extrusion and elastic sealing lips

.The coupling elements between the scanning carriage and transfer web are designed to transfer motion in the measuring direction only

.Pitch or other motion of the connecting web in a direction perpendicular to measurement is compensated without affecting accuracy

:MLC 320 Series Linear Encoders Are Mainly Used In

 Lathes, Milling, Drilling, Grinding Machines

 Sheet Metal Working Machines

 Welding Machines

 Bending Machines

 Robotics/Materials Handling

 Marble Machines

 Wood Cutting Machines

 PVC Profile Cutting Machines

 Glass Working Machinery
