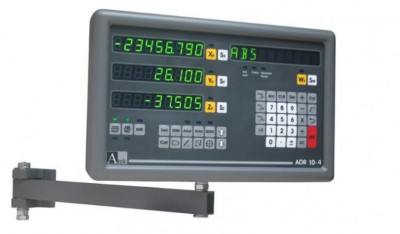

نمایشگر دیجیتال اتک سنسور ترکیه  در مدلهای دو محور ؛ سه محور ؛ چهار محور تولید میگردد و

می تواند دارای خروجی  RS232  جهت ارتباط  با PC  و یا PLC   داشته باشد .آپشن خروجی رله جهت استفاده در دستگاههای اسپارک نیز در دسترس است .دارای بدنه آلومینیمی است و علاوه بر نمایش حرکت خطی می تواند حرکت دورانی را نیز نمایش دهد . همچنین امکان نمایش حرکت دورانی بصورت درجه / دقیقه / ثانیه روی محور چهارم مهیا شده است .نمایشگر 8+1 دیجیت ( نه رقمی  است و می تواند به خط کش با طول ده متر متصل شده و با دقت هزارم میلیمتر نمایش دهد) . با پنج زبان مختلف از جمله انگلیسی کار میکند .  دارای هزار حافظه است و می تواند به خط کشیا انکودر  پوش پول ، تی تی الA,B,Z    و لاین درایور  A , B , Z , A\ , B\ ,Z\ ( LINE DRIVER)  متصل گردد. با ولتاژ حداقل ولتاژ  85  ولت و حداکثر  265  ولت کار می نماید و می تواند در محیطی با دمای منهای ده درجه سانتیگراد تا چهل و پنج درجه سانتیگراد کار نماید ابعاد این نمایشگر  202*320* 48  میلیمتر است و قطعات همراه نمایشگر شامل  کاور ، دفترچه راهنما و پایه نمایشگر می باشد.این نمایشگر با تمام خط کش  های TTL هماهنگ میگردد و ضمن داشتن رزولیشنهای پیش فرض یک دهم میکرون ؛ دو دهم میکرون ؛ نیم میکرون ، یک ، پنج  و ده و بیست وپنج  میکرون می تواند با خط کش یا روتاری انکودر با هر رزولیشنی هماهنگ گردد برای این منظور دستگاه از شما رزولیشن را به عنوان یک عدد درخواست کرده و اعمال می نماید .

نمایشگر اتک سنسور دارای قابلیتهای ویژه ای از جمله :

• نمایش بصورت افزایشی (INCREMENTAL) یا مطلق ( ABSOLUTE)
• نمایش برحسب اینچ و میلیمتر و تبدیل به هم با یک دکمه
• صفر کردن محور ها با زدن یک کلید
• دادن مقدار به محورها
• صفحه تقسیم مجازی یا تقسیم دایره ای ( صفحه تقسیم مجازی برای فرز)
• عملگرد شیرینک (ماشین کاری با یک ضریب)
• نصف کردن مقدار محورها یا بدست آوردن وسط قطعه کار
• ضریب تصحیح ( کالیبراسیون ) بصورت خطی
• ضریب تصحیح چند قطعه ای ( SEGMENTS) – امکان کالیبراسیون با ضرایب متغیر در طول خطکش –در این حالت خط کش می تواند حداکثر به صد قسمت تقسیم شده و در هر قسمت ضریب جداگانه ای اعمال گردد.
• ماشین حساب مثلثاتی
• امکان معرفی نوع ماشین ( تراش ، فرز ، سنگ زنی ، بورینگ ، اسپارک)
• امکان نمایش حاصل جمع  حرکت دو خط کش ( دو محور )

• امکان انتخاب محور چهارم بصورت چرخشی یا خطی ( بعد رسیدن به 360 درجه دوباره صفر می گردد)
• امکان خاموش کردن صدای بوق کلید ها
• امکان نمایش بصورت قطری و شعاعی ( مناسب ورنیه حرکت عرضی دستگاه تراش)
• امکان پیداکردن وسط یک دایره یا چهار ضلعی
• امکان اعمال عملیات ریاضی (+ ، - ، × ، ÷) روی عدد نمایش داده شده روی محور ها
• و امکان برگشت (UNDO   )

• امکان خاموش کردن ظاهری صفحه نمایش ( در این حالت دستگاه روشن و حرکت خط کش ها ثبت میگردد)
• امکان پیدا کردن صفر خط کش یا رفرنس یا HOME
• امکان تعریف لیمیت چپ و راست ( محدود کردن شمارش در سمت چپ و راست )
• سوراخ کاری با فواصل مساوی روی خط مایل
• برنامه تسهیل ماشینکاری روی مسیر دایره ای یا R زدن
• برنامه ماشینکاری جهت ایجاد یک مستطیل عمق دار روی قطعه کار
• اندازه گیری میزان زاویه قطعه کار
• هدایت حرکت ماشین با در نظر گرفتن قطر ابزار
• دارای حافظه جهت افست های ابزار های مختلف
• دارای برنامه فیلتر نمایش جهت کابردهایی که در آن لرزش داریم
• و....

جهت کسب اطلاعات بیشتر

جهت دریافت پی دی اف PDF مشخصات محصول اینجا کلیک کنید.

جهت دریافت پی دی اف PDF دفترچه راهنما manual محصول اینجا کلیک کنید.

جهت دانلود فیلم ADR10 اینجا کلیک کنید.(قسمت 1 با حجم 10 مگ)

جهت دانلود فیلم ADR10 اینجا کلیک کنید.(قسمت 2 با حجم 35 مگ)

جهت دانلود فیلم ADR10 اینجا کلیک کنید.(قسمت 3 با حجم 43 مگ)

این نمایشگر ها ( دو محور ، سه محور ، چهار محور ) و همچنین نمایشگر با خروجی رله برای ماشین  اسپارک و نمایشگر با خروجی RS232 در انبار ایران ( اتوماسیون پویا ) موجود و قابل ارائه است .
