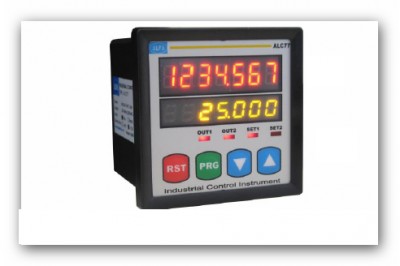

نمایشگر دیجیتال ALC77 نمایشگری کوچک و کارا  ساخت شرکت اتک سنسور ترکیه است و داشتن قابلیتهای ویژه ، آن را از دیگر نمایشگرها متمایز می سازد این نمایشگر با فرکانس ورودی 600KHZ (ششصد کیلو هرتز ) می تواند جوابگوی سرعت بالای حرکت خط کش های دیجیتال ( LINEAR ENCODER ) و یا دوران سریع روتاری انکودر ها باشد . یکی از مشکلاتی که همکاران در بکار گیری نمایشگر های کوچک دارند اختلال نمایش در سرعتهای بالا است که شرکت اتک سنسور با ارائه این محصول این مشکل را حل کرده است .این نمایشگر هفت دیجیت یا هفت رقمی است و توانایی نمایش عددی بین -999999 تا  9999999  را دارد البته جای نقطه یا ممیز نیز انتخابی بوده و رقم محسوب نمی شود بعبارت دیگر اگر این نمایشگر به یک خط کش یک میکرون متصل گردد می تواند عددی بین -999.999 تا 9999.999 یا عددی بین -9999.99 تا 99999.99 را نمایش دهد (انتخاب های دیگری نیز وجود دارد ) این نمایشگر ضمن دریافت سیگنال A و B سیگنال Z  را نیز دریافت می نماید و این نمایشگر می تواند بصورت بالا شمار و پایین شمار (

Up-Down Counter ) کار نماید این نمایشگر دارای ضریب داخلی است به عبارت دیگر می تواند عدد حاصل از حرکت خط کش یا روتاری انکودر را در عددی ( بین 0.000001 تا 9999999 ) ضرب نموده و حاصل را نمایش دهد .برای اتصال خط کش یا روتاری انکودر به این نمایشگر نیاز به تغذیه جداگانه نیست و این نمایشگر تغذیه پنج ولت و یا دوازده ولت را تامین می نماید .دارای دو رله خروجی است که می تواند در اندازه های مختلف توسط اپراتور تنظیم گردد .هنگامی که عدد نمایش داده شده روی نمایشگر ( که حاصل حرکت خط کش یا انکودر است ) با عدد تنظیمی از سوی اپراتور برابر گردد ، رله خروجی فعال می گردد . شکل فعال شدن رله خروجی با نظر کار بر قابل انتخاب خواهد بود ( یازده مدل مختلف وجود دارد ).دارای مقدار افست تنظیمی است و می تواند در هنگام ریست کردن مقدار افست را اعمال نماید . بجهت جلوگیری از دستکاری پارامترهای این دستگاه توسط افراد متفرقه این پارامتر ها می تواند توسط پس ورد حفاظت گردد آپشن خروجی RS232     جهت ارتباط با PC    و یا PLC قابل اضافه شدن به این نمایشگر است . ولتاژ تغذیه

( ( 24 V   ac  / dc   50 / 60 HZ و یا (85-265 VAC     50 / 60 HZ ) است . ابعاد این نمایشگر 73.5 در 73.5 میلیمتر است .

این نمایشگر مناسب اتصال به روتاری انکودر پنج و دوازده ولتی و یا خط کش دیجیتال با خروجی موج مربعی است همچنین  این نمایشگر مناسب اتصال به خط کشهای  MLC310 , MLC320 , MLS110 , MLS120 , MLS130 , ALS4 , ALS5 , ALS6 , LTS , PS2    و وایر انکودر های   AWE110 , AWE120 , AWE220 , AWE210 , AWE310   می باشد  .

برای دریافت پی دی اف مشخصات محصول اینجا کلیک کنید.

برای دریافت پی دی اف منوال محصول اینجا کلیک کنید.

 برای دریافت فیلم معرفی این محصول به زبان فارسی اینجا کلیک کنید.

 600 KHz High Speed Input Frequency
 2 Lines, 7 Digits
 Functional External Z (Reset) Input
 Functional External Hold Input
 Quadrature Mode Up-Down Counter
 Prescale Can Be Adjustable (0,000001 – 9999999
 5 VDC or 12 VDC Encoder Power Output
 11 Different Control Modes
 Offset Value
